电力监控系统图,智能化监控与管理的核心架构解析

想象你正站在一座现代化的变电所前，眼前是一幅幅电力监控系统图，它们就像是一张张精心编织的蜘蛛网，将整个电力系统紧密地串联在一起。今天，就让我们一起揭开这神秘的面纱，探索电力监控系统图的奥秘吧！

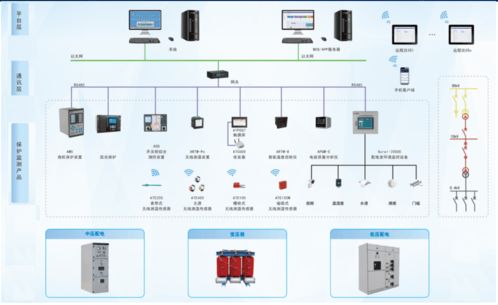

电力监控系统图的“大脑”：站控管理层

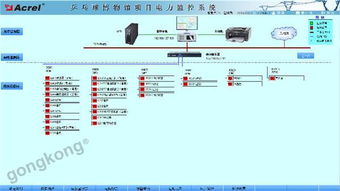

首先映入眼帘的是站控管理层，它是整个电力监控系统的“大脑”。在这个“大脑”中，有一台监控主机，它就像是一位经验丰富的电力医生，时刻关注着变电所的“健康状况”。在乌鲁木齐疾控中心项目中，这台主机就位于变电所监控室，是管理人员与系统交互的窗口。

电力监控系统图的“神经网络”：网络通讯层

接下来，我们来看看网络通讯层。这里就像是一条条高速公路，将现场设备层与站控管理层紧密相连。在乌鲁木齐疾控中心项目中，7台高压柜和63台低压柜的多功能电力仪表，就是通过这些高速公路，将数据传输至监控主机。这种传输方式不仅稳定，而且实时，确保了变电所电力监控系统的正常运行。

电力监控系统图的“感官”：现场设备层

再往里走，我们来到了现场设备层。这里就像是电力系统的“感官”，负责采集各种数据。在乌鲁木齐疾控中心项目中，这些“感官”主要由10KV高压和0.4KV低压配电回路的多功能电力仪表组成。它们通过屏蔽双绞线RS485接口，采用MODBUS通讯协议总线连接接入监控主机，实现远程控制。

电力监控系统图的“应用”：系统功能

那么，这些电力监控系统图到底有哪些功能呢？首先，它们可以实时监测变电所内所有配电回路的运行状态，让你一目了然。其次，你可以通过历史曲线查询功能，了解配电回路的历史电压、电流趋势曲线。用电量报表功能，让你轻松掌握用电情况。

电力监控系统图的“未来”：光伏电站电力监控系统

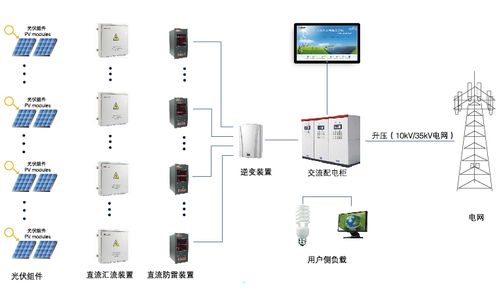

除了传统的变电所，光伏电站也离不开电力监控系统图。在上海安科瑞电气股份有限公司开发的Acrel-2000光伏发电监测系统中，你可以实时监测太阳能光伏电站里的电池阵列、汇流箱、逆变器等设备。通过丰富的图表和数据，快速掌握电站的运行状况，确保光伏发电系统的稳定运行。

电力监控系统图的“应用”：城市轨道交通电力监控系统

在城市轨道交通领域，电力监控系统图同样发挥着重要作用。它实时对供电设备进行远程数据采集和监控，处理供变配电系统的各种异常事故及报警事件，保障供电系统的正常运行。通过分层分布的结构体系，实现了对整个供电系统的运营调度和管理。

通过以上对电力监控系统图的探索，我们不禁感叹，这看似复杂的图示，竟然是如此神奇的存在。它不仅让电力系统变得更加智能、高效，还让我们的生活更加便捷、舒适。未来，随着科技的不断发展，电力监控系统图将发挥更大的作用，为我们的生活带来更多惊喜。让我们一起期待吧！
