单片机最小系统电容,单片机最小系统电容配置与作用解析

你有没有想过，一个看似简单的单片机，其实背后有着复杂的“心脏”在跳动？没错，那就是单片机的最小系统，而在这个系统中，电容这个小家伙可是扮演着至关重要的角色呢！今天，就让我带你一起揭开单片机最小系统中电容的神秘面纱吧！

电容：单片机最小系统中的“能量守门人”

想象单片机就像一个忙碌的工厂，而电容则是这个工厂的“能量守门人”。它负责管理着工厂的电力供应，确保工厂在正常运转时，电力稳定、充足。在单片机最小系统中，电容主要有以下三个作用：

1. 提供稳定的电源电压：当单片机启动时，电容会迅速充放电，为单片机提供稳定的电源电压，保证单片机正常工作。

2. 滤波作用：电容具有“通交阻直”的特性，可以滤除电源中的高频干扰信号，保证单片机接收到的信号纯净。

3. 振荡电路：在晶振电路中，电容与晶振一起构成并联谐振电路，产生稳定的振荡信号，为单片机提供时钟信号。

电容的类型与选择

在单片机最小系统中，常用的电容主要有以下几种类型：

1. 陶瓷电容：具有体积小、容量大、损耗低等优点，适用于高频电路。

2. 电解电容：具有容量大、耐压高、价格低等优点，适用于低频电路。

3. 钽电容：具有体积小、容量大、温度系数低等优点，适用于高温电路。

选择电容时，需要根据实际应用场景进行选择。以下是一些选择电容时需要考虑的因素：

1. 容量：电容的容量决定了其储存电荷的能力。在单片机最小系统中，电容的容量通常在几皮法拉到几十微法拉之间。

2. 耐压：电容的耐压值应高于单片机的电源电压，以确保电容在正常工作条件下不会损坏。

3. 频率：电容的频率特性决定了其在不同频率下的性能。在单片机最小系统中，电容的频率特性应满足晶振电路的要求。

4. 温度系数：电容的温度系数决定了其容量随温度变化的程度。在单片机最小系统中，电容的温度系数应尽量小，以保证电路的稳定性。

电容在单片机最小系统中的应用实例

下面，让我们通过几个实例来了解一下电容在单片机最小系统中的应用：

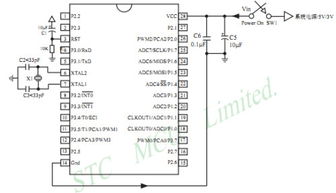

1. 电源滤波：在单片机电源电路中，通常会在电源输入端并联一个陶瓷电容和一个电解电容，以滤除电源中的高频干扰信号。

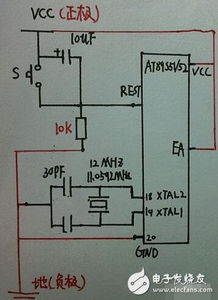

2. 晶振电路：在晶振电路中，电容与晶振一起构成并联谐振电路，产生稳定的振荡信号。例如，在11.0592MHz晶振电路中，通常需要两个30pF的陶瓷电容。

3. 复位电路：在复位电路中，电容与电阻一起构成RC电路，用于产生复位信号。例如，在10K电阻和10uF电容构成的复位电路中，电容充电到电源电压的0.7倍时，RST引脚将出现高电平，从而实现复位。

：电容——单片机最小系统中的“幕后英雄”

通过本文的介绍，相信你已经对单片机最小系统中的电容有了更深入的了解。电容这个小家伙，虽然体积不大，但却在单片机最小系统中扮演着至关重要的角色。正是有了电容的默默付出，单片机才能稳定、高效地运行。所以，下次当你看到单片机最小系统中的电容时，不妨为它点个赞吧！
