单片机最小系统流水灯,基于单片机最小系统的LED流水灯设计与实现

你有没有想过，那些在夜幕下闪烁的霓虹灯，其实是由一个个小小的发光二极管组成的呢？今天，就让我带你走进单片机的世界，一起看看如何用单片机最小系统打造一个炫酷的流水灯吧！

一、单片机最小系统流水灯，了解一下？

单片机最小系统流水灯，顾名思义，就是用单片机作为核心，加上一些简单的电路，就能实现流水灯效果的小项目。它不仅能够让你感受到电子世界的奇妙，还能锻炼你的动手能力和编程技巧。

二、硬件篇：打造你的流水灯基础

1. 单片机：这里我们以AT89C51单片机为例，它是一款经典的8位单片机，具有丰富的内部资源，非常适合初学者入门。

2. 发光二极管：流水灯的核心部件，一般使用8个LED灯，通过控制它们的亮灭来实现流水效果。

3. 电阻：用于限流，保护LED灯不被烧毁。

4. 晶振：为单片机提供时钟信号，保证程序正常运行。

5. 电源：为整个电路提供稳定的电源。

6. 面包板：用于搭建电路，方便连接各个元件。

7. 导线：用于连接各个元件。

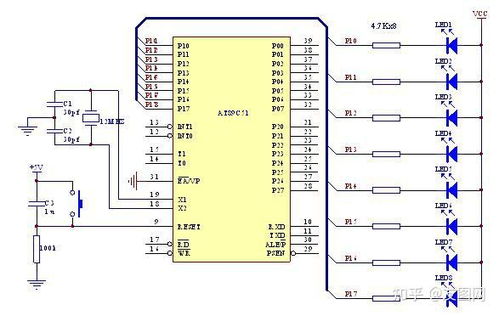

搭建电路时，将LED灯的正极依次连接到单片机的P1.0到P1.7端口，负极连接到电阻，电阻的另一端连接到地。晶振和电源的连接方法请参考相关资料。

三、软件篇：让流水灯动起来

1. 编程环境：使用Keil uVision软件进行编程。

2. 代码编写：以下是一个简单的流水灯程序示例：

```c

include

void delay(unsigned int ms) {

unsigned int i, j;

for (i = 0; i < ms; i++)

for (j = 0; j < 123; j++);

void main() {

while (1) {

P1 = 0x01; // 第一个LED灯亮

delay(500);

P1 = 0x02; // 第二个LED灯亮

delay(500);

// ...

P1 = 0x80; // 最后一个LED灯亮

delay(500);

}

3. 编译与下载：将编写好的代码编译成HEX文件，然后使用编程器将程序下载到单片机中。

四、调试与优化

1. 调试：使用示波器或逻辑分析仪观察单片机的P1端口波形，确保程序正常运行。

2. 优化：根据实际需求，可以对程序进行优化，例如调整延时时间、增加流水灯的速度等。

五、拓展篇：流水灯的进阶玩法

1. 双色流水灯：使用双色LED灯，实现红绿交替的流水效果。

2. 音乐流水灯：结合音乐模块，实现随音乐节奏变化的流水灯效果。

3. 无线控制：使用无线模块，实现远程控制流水灯。

4. 智能流水灯：结合传感器，实现根据环境光线、温度等参数自动调节流水灯效果。

通过以上步骤，你就可以轻松地制作出一个属于自己的单片机最小系统流水灯了。在这个过程中，你不仅能够学到单片机的基本知识，还能锻炼自己的动手能力和编程技巧。快来试试吧，让你的生活变得更加炫酷！
