你有没有想过，汽车的心脏是什么？没错，就是点火系统！今天，咱们就来聊聊这个神秘又重要的部件——点火系统，特别是咱们家喻户晓的捷达汽车。别小看了这个小小的点火系统，它可是决定着汽车能否顺利启动的关键呢！接下来，就让我带你一起揭开捷达点火系统的神秘面纱吧！

点火系统的“前世今生”

点火系统，顾名思义，就是负责点燃汽油与空气混合物，让发动机产生动力的系统。在捷达汽车上，点火系统经历了从传统点火到电子点火，再到现在的电喷点火的发展历程。

早期的捷达汽车采用的是传统的点火系统，也就是我们常说的化油器点火。这种点火方式简单粗暴，但准确度不高，容易受到环境因素的影响。随着科技的发展，电子点火应运而生。电子点火通过电脑控制，精确度高，稳定性好，逐渐取代了传统点火。

而现在的捷达汽车，则采用了电喷点火系统。电喷点火系统将燃油喷射和点火控制集成在一起，进一步提高了发动机的燃烧效率和动力性能。

点火系统图解：捷达汽车点火系统结构

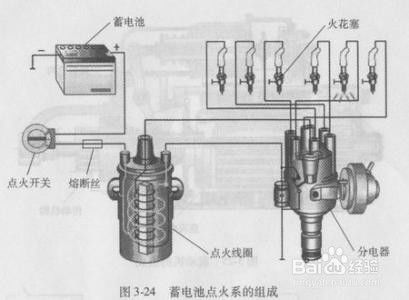

想要了解捷达汽车的点火系统，首先得从它的结构说起。下面，就让我们一起来认识一下捷达汽车点火系统的各个组成部分。

1. 点火线圈：点火线圈是点火系统的核心部件，它负责将低压电流转换为高压电流，从而点燃汽油与空气混合物。

2. 分电器：分电器负责将点火线圈产生的高压电流分配到各个气缸的火花塞。

3. 火花塞：火花塞是点火系统的最终执行者，它将高压电流转化为火花，点燃汽油与空气混合物。

4. 点火模块：点火模块是电子点火系统的核心部件，它负责控制点火时机，确保发动机正常工作。

5. ECU（电子控制单元）：ECU是整个点火系统的“大脑”，它负责收集各种传感器数据，并根据这些数据控制点火时机、喷油量等参数。

6. 传感器：传感器负责收集发动机运行状态的数据，如转速、温度等，并将这些数据传输给ECU。

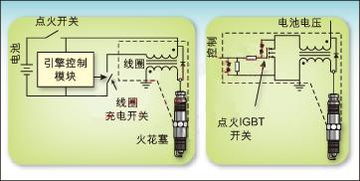

点火系统图解：捷达汽车点火系统工作原理

了解了点火系统的各个组成部分，接下来，我们就来聊聊它们是如何协同工作的。

1. ECU根据传感器数据，计算出最佳的点火时机。

2. 点火模块根据ECU的指令，控制点火线圈产生高压电流。

3. 高压电流通过分电器分配到各个气缸的火花塞。

4. 火花塞产生火花，点燃汽油与空气混合物。

5. 燃烧产生的动力推动发动机运转。

点火系统图解：捷达汽车点火系统故障排查

点火系统虽然结构简单，但一旦出现问题，就会影响到发动机的正常工作。那么，如何排查点火系统的故障呢？

1. 检查火花塞：火花塞积碳、老化等问题都会导致点火不良，首先要检查火花塞是否正常。

2. 检查点火线圈：点火线圈损坏会导致点火失败，需要更换。

3. 检查分电器：分电器故障会导致点火时机不准确，需要检查和维修。

4. 检查点火模块：点火模块损坏会导致点火失败，需要更换。

5. 检查ECU：ECU故障会导致点火时机不准确，需要检查和维修。

6. 检查传感器：传感器故障会导致ECU无法获取准确的数据，需要检查和维修。

点火系统图解：捷达汽车点火系统保养

点火系统虽然结构简单，但保养却非常重要。以下是一些保养建议：

1. 定期更换火花塞：火花塞是点火系统的关键部件，需要定期更换，以保证点火效果。

2. 检查点火线圈、分电器等部件：定期检查这些部件，确保它们处于良好状态。

3. 保持发动机清洁：发动机内部积碳会影响点火效果，需要定期清洁。

4. 使用高品质燃油：高品质燃油可以保证点火效果，延长点火系统使用寿命。

点火系统是汽车的心脏，对于发动机的正常工作至关重要。了解捷达汽车的点火系统，有助于我们更好地维护和保养爱车。希望这篇文章能帮助你更好地了解点火系统，让你的捷达汽车跑得更远、更稳！
