Keil硬件仿真调试详解

在嵌入式系统开发过程中，Keil作为一款功能强大的集成开发环境（IDE），为开发者提供了便捷的编程、编译和调试工具。本文将详细介绍Keil硬件仿真调试的过程，帮助开发者快速掌握这一技能。

一、Keil硬件仿真调试概述

Keil硬件仿真调试是指在开发过程中，使用仿真器模拟实际硬件环境，对程序代码进行验证和调试的过程。通过硬件仿真调试，开发者可以在没有实际硬件的情况下，发现并修复程序中的错误，从而提高开发效率、降低硬件成本和缩短调试时间。

二、Keil硬件仿真调试环境搭建

1. 选择合适的仿真器：Keil支持多种仿真器，如JLik、ST-Lik、Ulik等。开发者需要根据实际需求选择合适的仿真器。

2. 连接仿真器：将仿真器通过USB接口连接到计算机，并确保仿真器与计算机之间的通信正常。

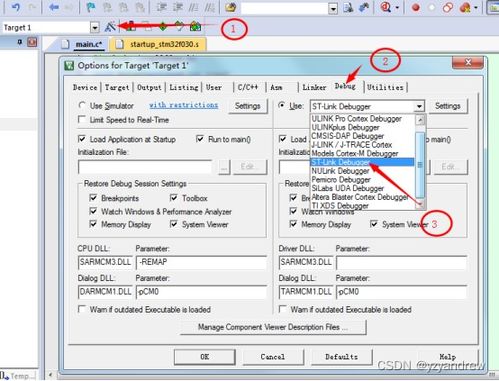

3. 配置仿真器：在Keil中，选择“Projec”菜单下的“Opio for Targe”，进入仿真器配置界面。根据仿真器的型号和硬件平台，选择相应的仿真器驱动程序。

4. 配置目标设备：在仿真器配置界面中，选择目标设备型号，并设置相应的时钟频率、内存大小等参数。

三、Keil硬件仿真调试步骤

1. 编写程序：在Keil中编写嵌入式程序，包括初始化设置、主循环、中断处理等部分。

2. 编译程序：在Keil中编译程序，生成可执行文件和调试信息文件。

3. 加载程序：将编译生成的可执行文件和调试信息文件加载到仿真器中。

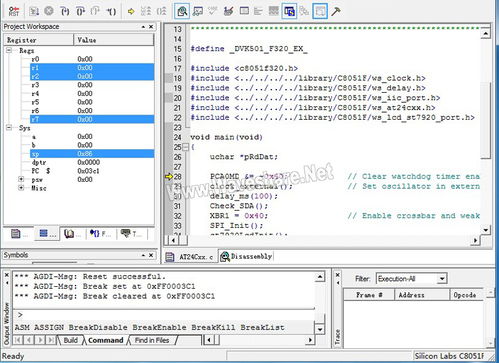

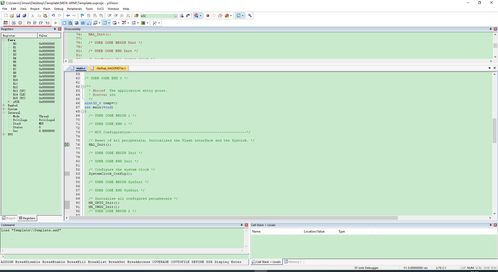

4. 开始调试：在Keil中，选择“Debug”菜单下的“Sar/Sop Debug Sessio”开始调试。此时，仿真器会启动目标设备，并进入调试模式。

5. 调试操作：在调试过程中，可以使用以下操作：

全速执行（Ru）：执行程序，直到遇到断点或程序结束。

单步执行（Sep）：逐条执行程序，观察程序执行过程。

跳出函数（Sep Over）：执行当前函数，但不进入函数内部。

运行到指定位置（Ru o Cursor）：执行程序，直到光标所在位置。

6. 查看变量和寄存器：在调试过程中，可以查看程序中的变量值和寄存器值，以便分析程序执行状态。

7. 设置断点：在程序中设置断点，当程序执行到断点时，会暂停执行，方便开发者观察程序状态。

8. 修改程序：在调试过程中，可以直接在Keil中修改程序代码，并立即观察修改后的效果。

四、Keil硬件仿真调试技巧

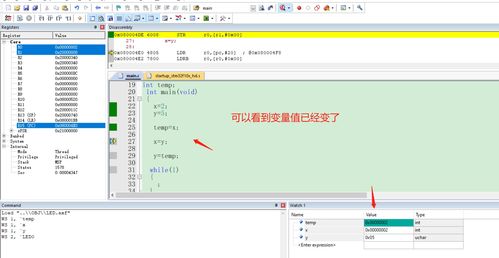

1. 使用观察窗口：在Keil中，可以创建观察窗口，实时查看程序中的变量值和寄存器值。

2. 使用监视窗口：在监视窗口中，可以添加多个变量和寄存器，方便观察程序执行过程中的变化。

3. 使用断点过滤器：在设置断点时，可以使用断点过滤器，只允许程序在特定条件下暂停执行。

4. 使用条件断点：设置条件断点，当满足特定条件时，程序才会暂停执行。

5. 使用内存窗口：在内存窗口中，可以查看和修改程序中的内存数据。

五、总结

Keil硬件仿真调试是嵌入式系统开发过程中不可或缺的技能。通过本文的介绍，相信开发者已经掌握了Keil硬件仿真调试的基本方法和技巧。在实际开发过程中，不断积累经验，提高调试能力，将有助于提高嵌入式系统开发效率和质量。
