电控燃油喷射系统图,电控燃油喷射系统结构图解与工作原理概述

哇，你有没有想过，汽车的心脏究竟是什么？没错，就是那个神奇的电控燃油喷射系统！想象没有它，汽车就像一个没有灵魂的机器人，只能发出“嗡嗡”的噪音，却无法驰骋在宽广的道路上。今天，就让我带你一起揭开电控燃油喷射系统的神秘面纱，看看它是如何让汽车焕发生机的！

电控燃油喷射系统：汽车的心脏跳动

电控燃油喷射系统（Electronic Fuel Injection，简称EFI）是现代汽车的核心技术之一。它取代了传统的化油器，通过精确控制燃油喷射量、喷射时机和喷射位置，使得燃油与空气的混合更加均匀，燃烧更加充分，从而提高了发动机的功率和燃油效率，降低了排放。

电控燃油喷射系统的分类

电控燃油喷射系统种类繁多，根据不同的分类标准，可以分为以下几种：

按进气量测量方式分类：间接测量型（D型）和直接测量型（L型）。

按喷射位置分类：缸外喷射（进气管喷射）和缸内喷射。

按燃油喷射方式分类：连续喷射和间歇喷射。

按有无反馈信号分类：开环控制系统和闭环控制系统。

按燃油喷射控制装置的结构型式分类：机械式、机电混合式和电子控制式。

电控燃油喷射系统的组成

一个典型的电控燃油喷射系统主要由以下几部分组成：

空气供给系统：包括空气滤清器、空气流量计、节气门体、进气总管和进气歧管等。

燃油供给系统：包括燃油箱、电动汽油泵、汽油滤清器、汽油压力调节器、喷油嘴和油压调节器等。

电子控制系统：包括ECU（电子控制单元）、传感器和执行器。

电控燃油喷射系统的工作原理

电控燃油喷射系统的工作原理可以概括为以下几个步骤：

1. 进气量的控制与测量：通过空气流量计和进气压力传感器测量进气量，为ECU提供数据。

2. 燃油压力的建立与燃油喷射方式：电动汽油泵将燃油泵送到高压油泵，高压油泵将燃油压力升高，通过喷油嘴喷射到进气道或汽缸内。

3. 喷油量与喷油时刻的确定：ECU根据进气量和发动机工况，计算出所需的喷油量和喷射时刻，控制喷油嘴进行喷射。

4. 不同工况下的控制模式：ECU根据发动机的不同工况，如怠速、加速、减速等，调整喷油量和喷射时刻，确保发动机稳定运行。

电控燃油喷射系统的优势

电控燃油喷射系统相比传统化油器，具有以下优势：

提高燃油效率：精确控制燃油喷射量，减少燃油浪费。

降低排放：燃烧更加充分，减少有害气体排放。

提高发动机性能：提高发动机功率和扭矩。

适应性强：可以适应不同的驾驶环境和工况。

电控燃油喷射系统图解

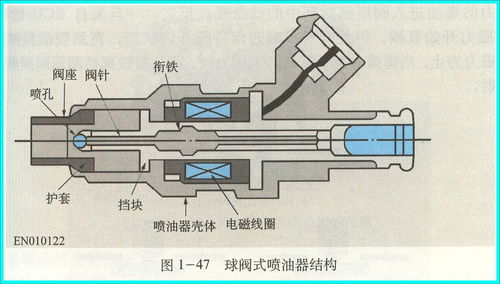

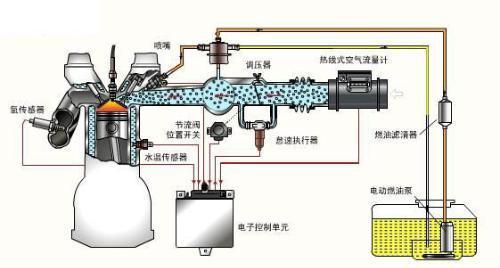

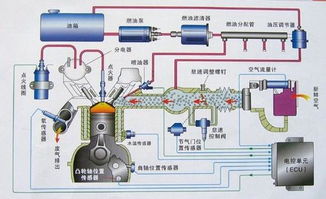

下面是一张电控燃油喷射系统的示意图，帮助你更好地理解其工作原理：

[空气滤清器] —— [空气流量计] —— [节气门体] —— [进气总管] —— [进气歧管] —— [汽缸]

| |

| |

[电动汽油泵] —— [汽油滤清器] —— [汽油压力调节器] —— [喷油嘴] —— [油压调节器] —— [燃油箱]

通过这张图，我们可以清晰地看到空气和燃油在发动机内部的流动路径，以及各个部件之间的相互关系。

来说，电控燃油喷射系统是现代汽车的核心技术之一，它让汽车拥有了更加强大的动力、更高的燃油效率和更低的排放。让我们一起为这个神奇的系统点赞吧！
