单片机最小系统电容,单片机最小系统电容配置与作用解析

亲爱的读者们，你是否曾对那些小小的单片机产生过好奇？它们就像微型的电脑，虽然体积不大，但功能强大，几乎无处不在。今天，我们就来聊聊单片机的“心脏”——最小系统，特别是其中的关键角色——电容。

单片机的“心脏”：最小系统

想象单片机就像一个忙碌的工厂，而最小系统则是这个工厂的基础设施。它由电源、晶振和复位电路组成，为单片机提供稳定的能量、准确的时钟和可靠的复位功能。

电源：生命的源泉

电源是单片机工作的基础，就像人体需要血液流动一样。在单片机最小系统中，通常使用AMS1117-3.3电源芯片将5V电压转换为稳定的3.3V电压。这个过程就像将一杯浓咖啡稀释成适合饮用的浓度，确保单片机不会因为电压不稳定而“闹脾气”。

晶振：时间的守护者

晶振是单片机的“时钟”，它为单片机提供准确的时钟信号，就像一个精准的计时器，确保单片机的每个操作都能在正确的时间进行。STM32单片机通常使用8MHz的高速晶振作为主时钟，而32.768kHz的低速晶振则用于RTC时钟。晶振两端连接的电容就像一双“眼睛”，帮助晶振保持稳定的振荡频率。

复位电路：秩序的维护者

复位电路是单片机的“秩序维护者”，它确保单片机在启动时能够从零开始，进入一个干净、有序的状态。复位电路通常由一个复位电路元件、电阻和电容组成。当单片机启动时，复位电路会产生一个高电平信号，将单片机的各个寄存器初始化到默认值。

电容：不可或缺的角色

在单片机最小系统中，电容扮演着不可或缺的角色。它们不仅参与晶振电路，还在复位电路中发挥着重要作用。

晶振电路中的电容

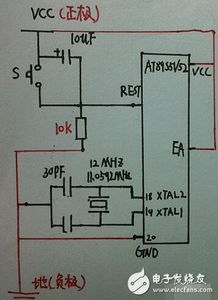

在晶振电路中，电容的作用是消除晶振的起振电感，维持单片机系统工作的稳定。选择合适的电容值对于晶振的稳定振荡至关重要。一般来说，两个30pF的电容可以匹配12MHz的晶振，确保晶振输出的震荡频率更加稳定。

复位电路中的电容

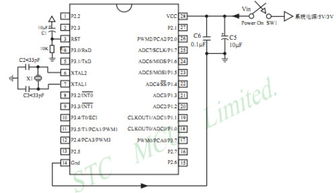

在复位电路中，电容的作用是组成一个复位电路滤波器，确保复位电路的电平稳定和可靠。电容C5和电阻R42构成的复位电路，在电源开启时，电源对电容C5充电，在CPU的复位端产生一高脉冲。这个高脉冲就像一个“开关”，将单片机从休眠状态唤醒。

：电容的力量

通过以上介绍，我们可以看到，电容在单片机最小系统中扮演着至关重要的角色。它们不仅参与晶振电路，还在复位电路中发挥着重要作用。正是因为有了这些小小的电容，单片机才能稳定、可靠地工作，为我们的生活带来便利。

所以，下次当你看到那些小巧的单片机时，不妨多关注一下它们背后的最小系统，特别是那些默默无闻的电容。它们就像单片机的“心脏”，为单片机提供稳定的能量、准确的时钟和可靠的复位功能，让单片机成为我们生活中不可或缺的一部分。
