单片机中断系统实验,理论与实践结合的入门教程

亲爱的电子爱好者们，今天我要带你走进一个充满挑战和乐趣的世界——单片机中断系统实验。想象你手中握着一块小小的单片机，通过编程让它对外界的变化做出反应，是不是很酷？那就让我们一起揭开中断系统的神秘面纱，看看它是如何让单片机变得如此聪明和高效的吧！

一、初识中断系统

中断系统，就像是单片机的“紧急呼叫”功能。当单片机正在执行某个任务时，如果突然有更重要的事情需要处理，中断系统就会立即暂停当前任务，转而去处理这个“紧急呼叫”。处理完毕后，再继续之前的任务。是不是觉得有点像我们生活中的“分心”现象？其实，这就是中断系统的工作原理。

二、中断系统的重要性

中断系统的重要性不言而喻。它可以让单片机在处理紧急任务时更加迅速、高效。比如，在单片机控制一个机器人时，如果突然检测到障碍物，中断系统就可以立即让机器人停止前进，避免碰撞。这样的例子在生活中还有很多，比如汽车防撞系统、智能家居等。

三、中断系统的组成

中断系统主要由以下几个部分组成：

1. 中断源：中断源是产生中断的源头，可以是硬件（如按键、传感器等）或软件（如定时器溢出、软件中断等）。

2. 中断控制器：中断控制器负责接收中断请求，并根据优先级进行排序，然后通知CPU进行处理。

3. CPU：CPU是中断系统的核心，它负责处理中断请求，并执行相应的中断服务程序。

4. 中断服务程序：中断服务程序是处理中断请求的程序，它负责完成中断任务，并返回到原来的任务。

四、中断系统的应用

中断系统在单片机中的应用非常广泛，以下是一些常见的应用场景：

1. 按键控制：通过按键产生中断，实现按键的快速响应。

2. 传感器控制：通过传感器产生中断，实现实时监测和控制。

3. 定时器控制：通过定时器产生中断，实现定时任务。

4. 串口通信：通过串口中断，实现数据的实时传输。

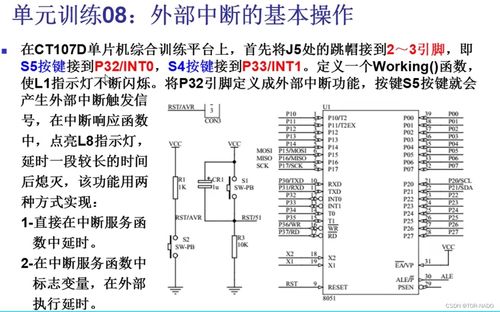

五、中断系统实验

接下来，让我们通过一个简单的实验来了解一下中断系统的应用。

实验器材：单片机开发板、按键、LED灯、连接线。

实验步骤：

1. 将按键连接到单片机的INT0引脚。

2. 将LED灯连接到单片机的P1.0引脚。

3. 编写中断服务程序，当按键按下时，LED灯闪烁。

4. 编译并下载程序到单片机。

5. 观察实验现象。

实验代码：

```c

include

sbit LED = P1^0;

sbit KEY = P3^2;

void main() {

IT0 = 1; // 设置INT0为下降沿触发

EX0 = 1; // 使能INT0中断

EA = 1; // 使能全局中断

while (1) {

// 主循环

}

void ext0_isr() interrupt 0 {

LED = !LED; // 翻转LED灯状态

通过这个实验，我们可以看到，当按键按下时，LED灯会闪烁，这正是中断系统的作用。通过中断，单片机可以快速响应按键事件，实现实时控制。

六、

中断系统是单片机中一个非常重要的组成部分，它可以让单片机在处理紧急任务时更加迅速、高效。通过学习中断系统，我们可以更好地掌握单片机的编程和应用。希望这篇文章能帮助你更好地理解中断系统，让我们一起在单片机的世界里探索更多可能性吧！
