你有没有想过，家里的电是从哪儿来的？又是怎么一路畅通无阻地跑到你家的电灯、电视和冰箱的呢？这就得提到我们今天的主角——低压配电系统接线方式。这可不是什么高深莫测的学问，但了解它，却能让你对家里的电力系统有个清晰的认识。接下来，就让我带你一起探索低压配电系统的接线奥秘吧！

一、低压配电系统的“三剑客”

在低压配电系统中，常见的接线方式主要有三种：放射式、树干式和链式。这三种方式各有特点，就像武侠小说里的三剑客，各有所长。

1. 放射式：这种接线方式就像太阳放射出光芒一样，从配电室出发，一路延伸到各个用电设备。它最大的优点是供电可靠性高，一旦某个分支出现问题，不会影响到其他分支。不过，这种方式的缺点是线路较长，成本较高。

2. 树干式：树干式接线方式就像一棵大树，从配电室出发，形成一条主干线，然后分支到各个用电设备。这种方式的优点是线路较短，成本较低，但缺点是供电可靠性相对较低，一旦主干线出现问题，会影响整个分支。

3. 链式：链式接线方式就像一条链子，一环扣一环，从配电室出发，依次连接到各个用电设备。这种方式的优点是线路最短，成本最低，但缺点是供电可靠性最低，一旦某个环节出现问题，整个链子都会受到影响。

二、低压配电系统的“四线制”

在了解了接线方式后，我们再来聊聊低压配电系统的“四线制”。这四种接线方式分别是：三相三线制、三相四线制、单相二线制和单相三线制。

1. 三相三线制：这种接线方式只有三根线，分别是A、B、C三相，没有中性线。它适用于高压架空线路，如电力系统高压架空线路。

2. 三相四线制：这种接线方式有四根线，分别是A、B、C三相和一根中性线。它适用于低压配电网，如380V低压配电网。

3. 单相二线制：这种接线方式只有两根线，分别是火线和零线。它适用于家庭和小型用电设备。

4. 单相三线制：这种接线方式有三根线，分别是火线、零线和地线。它适用于对安全要求较高的用电设备。

三、低压配电系统的“接地”问题

在低压配电系统中，接地问题至关重要。常见的接地型式有TN-C、TN-S和TN-C-S三种。

1. TN-C：这种接地型式将中性线和保护地线合并为同一根线，即PEN线。它的优点是线路简单，但缺点是当PEN线断开时，会存在安全隐患。

2. TN-S：这种接地型式将中性线和保护地线分开，即PEN线。它的优点是安全性高，但缺点是线路复杂，成本较高。

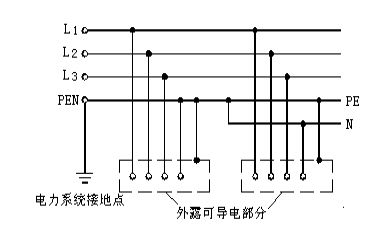

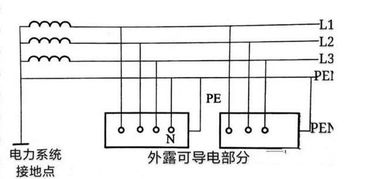

3. TN-C-S：这种接地型式在TN-C的基础上，增加了S（分离）的概念，即在某个环节将PEN线分离为中性线和保护地线。它的优点是兼顾了安全性和成本，但缺点是线路相对复杂。

四、低压配电系统的“温度”监控

在低压配电系统中，温度监控也是一项重要任务。无线测温技术应运而生，它通过无线温度传感器、无线通信模块和监控系统，实时监测电气连接点的温度，防止因过热引发的设备老化或火灾。

无线测温技术的工作原理是这样的：无线温度传感器安装在电气连接点上，通过无线通信技术将采集到的温度数据传输到监控系统。这种方式消除了布线的需求，使得安装和维护更加便捷。

无线测温技术在化工行业的应用场景非常广泛，如高压开关柜、低压配电柜、户外电气设备和工业生产线等。它能够实时监控这些关键节点的温度，及时预警，防止设备损坏。

低压配电系统接线方式、四线制、接地问题和温度监控都是确保电力系统安全、稳定运行的重要因素。了解这些知识，不仅能让你对家里的电力系统有个清晰的认识，还能在遇到问题时，知道如何应对。让我们一起，为电力系统的安全保驾护航吧！
