地源热泵系统图,设计与施工要点解析

你有没有想过，家里的空调、暖气竟然能从地下“挖”出能量来？没错，这就是神奇的地源热泵系统！今天，就让我带你一起揭开它的神秘面纱，看看这个地源热泵系统图背后的秘密吧！

一、地源热泵系统图：一张图看懂地热能量转换

想象夏天的时候，你家的空调是不是感觉特别凉爽？冬天呢，暖气是不是让你暖洋洋的？这一切，都得益于地源热泵系统。这张系统图，就像是一张魔法地图，将地热能量转换的奥秘展现在我们面前。

二、地源热泵系统：三部分组成，各司其职

地源热泵系统主要由三个部分组成：室外地埋管道系统、地源热泵主机系统以及室内空调地暖系统。

1. 室外地埋管道系统：这个部分就像是一个巨大的“地热能量收集器”。它通过地埋管道内的媒介水循环流动，夏天将地下冷量置换输送到室内，冬天则将地下热量输送到室内，实现制冷供暖。

2. 地源热泵主机系统：这个部分是地源热泵系统的“大脑”。它通过压缩机做功，夏天将地埋管换热后的循环水温降低，冬天则将循环水温升温，满足室内制冷供暖的需要。

3. 室内空调地暖系统：这个部分是地源热泵系统的“手脚”。夏天，空调末端的风机盘管在吊顶里工作，为你带来清凉；冬天，地暖管铺设在地板下面，通过热水循环，为你带来温暖。

三、地源热泵系统图：揭秘地热能量转换的奥秘

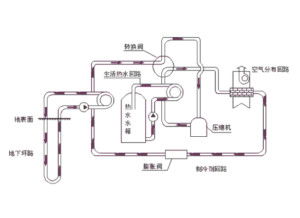

1. 地埋管地源热泵冷热源系统图：这张图展示了地源热泵系统的工作原理。夏天，地埋管将地下冷量输送到室内，室内温度降低；冬天，地埋管将地下热量输送到室内，室内温度升高。

2. 地埋管地源热泵机房平面图：这张图展示了地源热泵机房的布局。在这里，地源热泵主机系统、室外地埋管道系统以及室内空调地暖系统紧密相连，共同工作。

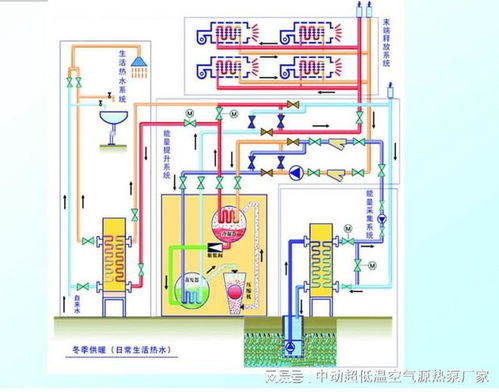

3. 地埋管地源热泵冷热源系统原理图：这张图详细展示了地源热泵系统的工作原理。通过压缩机、蒸发器、冷凝器等部件的协同工作，将地热能量转换为室内所需的冷热量。

四、地源热泵系统：节能环保，绿色生活

地源热泵系统具有节能环保、绿色生活的特点。相比传统的空调、暖气系统，地源热泵系统具有以下优势：

1. 节能：地源热泵系统利用地热能量，大大降低了能源消耗。

2. 环保：地源热泵系统无污染排放，符合绿色环保要求。

3. 舒适：地源热泵系统温度稳定，室内舒适度更高。

4. 经济：地源热泵系统运行成本低，经济效益显著。

五、地源热泵系统图：未来绿色建筑的“标配”

随着环保意识的不断提高，地源热泵系统越来越受到人们的青睐。在未来，地源热泵系统将成为绿色建筑的“标配”，为我们的生活带来更多便利。

地源热泵系统图就像是一张魔法地图，将地热能量转换的奥秘展现在我们面前。让我们一起期待，这个神奇的系统为我们的生活带来更多美好！
