电镀PLC控制系统设计概述

随着工业自动化技术的不断发展，可编程逻辑控制器（PLC）在电镀生产线中的应用越来越广泛。PLC控制系统以其高可靠性、高效率和易于维护的特点，成为电镀生产线自动化控制的核心。本文将详细介绍电镀PLC控制系统的设计过程，包括系统需求分析、硬件选型、软件设计以及调试与优化等环节。

一、系统需求分析

在进行电镀PLC控制系统设计之前，首先要对电镀工艺过程进行详细的分析，明确控制系统的功能需求。电镀工艺主要包括前处理、电镀、后处理等环节，每个环节都需要精确控制电流、电压、温度等参数。因此，电镀PLC控制系统应具备以下功能：

实时监测电镀过程中的各项参数，如电流、电压、温度等。

根据工艺要求，自动调节电流、电压、温度等参数。

实现电镀过程的自动化控制，提高生产效率。

具备故障诊断和报警功能，确保生产安全。

二、硬件选型

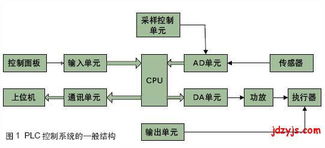

电镀PLC控制系统的硬件主要包括PLC主机、输入输出模块、传感器、执行器等。以下是硬件选型的几个关键点：

PLC主机：根据电镀工艺的复杂程度和规模，选择合适的PLC主机。例如，对于小型电镀生产线，可以选择三菱FX系列PLC；对于大型电镀生产线，可以选择西门子S7系列PLC。

输入输出模块：根据输入输出设备的需求，选择相应的输入输出模块。例如，对于电流、电压、温度等模拟量输入，可以选择模拟量输入模块；对于按钮、开关等数字量输入，可以选择数字量输入模块。

传感器：根据电镀工艺的需求，选择合适的传感器。例如，电流传感器、电压传感器、温度传感器等。

执行器：根据电镀工艺的需求，选择合适的执行器。例如，接触器、电磁阀、变频器等。

三、软件设计

电镀PLC控制系统的软件设计主要包括以下内容：

梯形图编程：根据电镀工艺的要求，绘制PLC的梯形图程序。梯形图程序是PLC控制系统的核心，负责实现电镀过程的自动化控制。

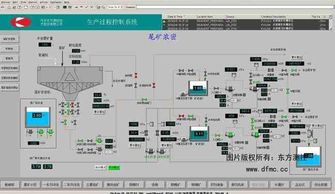

监控画面设计：设计监控画面，实时显示电镀过程中的各项参数，便于操作人员监控和控制。

故障诊断与报警：设计故障诊断和报警程序，当系统出现故障时，能够及时报警并给出故障原因，便于操作人员快速处理。

四、调试与优化

电镀PLC控制系统设计完成后，需要进行调试和优化。以下是调试与优化的几个关键点：

模拟调试：在PLC程序编写完成后，进行模拟调试，确保程序能够按照预期运行。

现场调试：将PLC控制系统安装到电镀生产线现场，进行现场调试，确保系统在实际运行过程中能够稳定可靠地工作。

优化调整：根据调试过程中发现的问题，对PLC控制系统进行优化调整，提高系统的性能和可靠性。

电镀PLC控制系统设计是提高电镀生产线自动化水平、提高生产效率的关键。通过本文的介绍，我们可以了解到电镀PLC控制系统设计的基本流程和关键点。在实际应用中，应根据电镀工艺的具体需求，选择合适的PLC主机、输入输出模块、传感器、执行器等硬件设备，并编写相应的PLC程序，实现电镀过程的自动化控制。
