电力系统是由什么组成,电力系统的组成概述

电力系统的组成概述

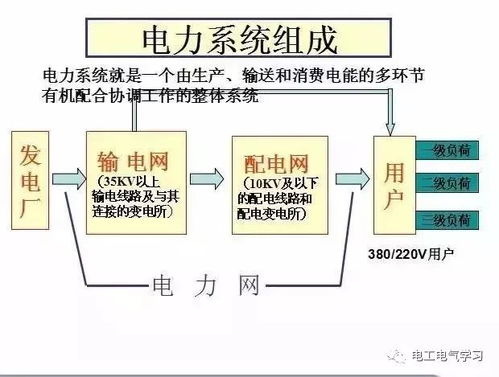

电力系统是一个复杂的能源转换和传输网络，其主要功能是将一次能源（如煤炭、天然气、水能、风能、太阳能等）转换为电能，并通过输电、配电网络将电能安全、高效地传输到用户端。电力系统的组成可以分为以下几个主要部分：

发电厂

发电厂是电力系统的起点，负责将一次能源转换为电能。根据能源类型，发电厂可以分为火力发电厂、水力发电厂、核能发电厂、风力发电厂、太阳能发电厂等。这些发电厂通过不同的物理或化学反应，将一次能源转化为电能。

输电网

输电网是连接发电厂和配电网络的中间环节，负责将发电厂产生的电能传输到远离发电厂的用户端。输电网通常由高压输电线路、变电站和电力电子设备组成。输电线路的电压等级较高，一般为220kV、330kV、500kV、750kV、1000kV等，以减少电能传输过程中的损耗。

变电站

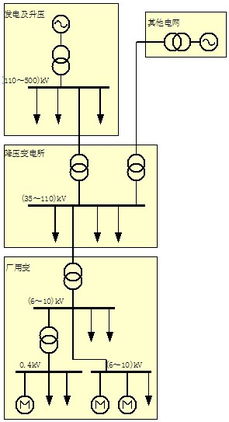

变电站是输电网和配电网之间的转换站，其主要功能是调整电压等级、分配电能、保护电力系统安全稳定运行。变电站包括升压站、降压站和配电变电站。升压站将发电厂输出的低电压电能升高至高压输电电压；降压站将高压输电电压降低至配电网电压；配电变电站则负责将电能分配到各个配电网。

配电网

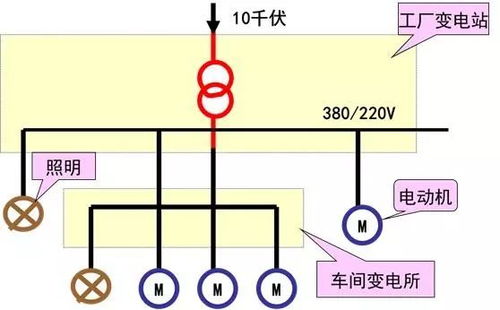

配电网是连接变电站和电力用户的最后一环，负责将电能传输到用户端。配电网的电压等级较低，一般为10kV、35kV、110kV等。配电网包括高压配电网、中压配电网和低压配电网。高压配电网负责将电能从变电站传输到中压配电网；中压配电网负责将电能传输到低压配电网；低压配电网则直接将电能传输到用户端。

电力用户

电力用户是电力系统的最终消费者，包括工业用户、商业用户和居民用户。电力用户通过接入配电网，使用电能进行生产、生活和商业活动。

辅助系统

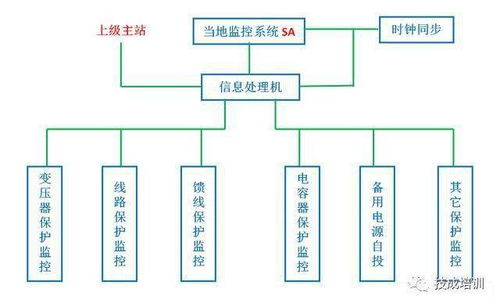

为了保证电力系统的安全、稳定运行，还需要一系列辅助系统，包括：

继电保护系统：用于检测电力系统中的故障，并迅速切断故障部分，保护电力系统不受损害。

安全自动装置：用于在电力系统发生故障时，自动采取措施，保证电力系统的稳定运行。

调度自动化系统：用于实时监控电力系统的运行状态，进行电力调度，保证电力供需平衡。

电力通信系统：用于电力系统内部的信息传输，保证电力系统各部分之间的协调运行。

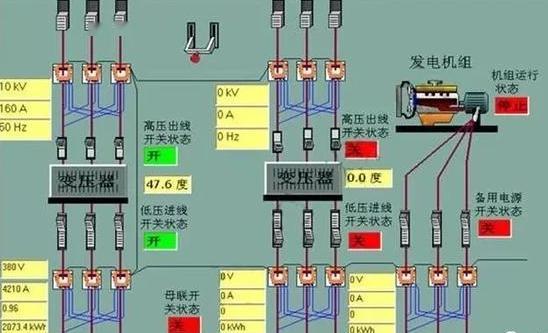

电力监控系统：用于实时监测电力系统的运行状态，及时发现并处理异常情况。

电力系统是一个由发电、输电、变电、配电和用电设备组成的复杂网络。各部分相互联系、相互依赖，共同构成了一个安全、稳定、高效的能源转换和传输体系。随着新能源的快速发展，电力系统也在不断优化和升级，以满足日益增长的能源需求。
