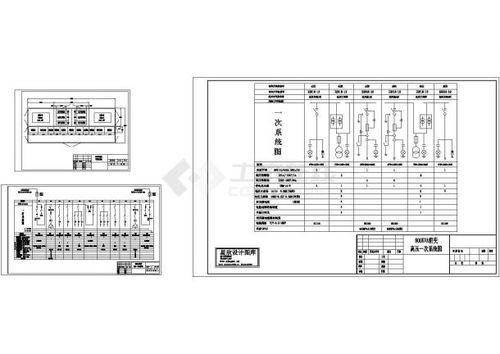

低压一次系统图详解

在电气工程领域，低压一次系统图是设计和施工过程中不可或缺的重要文件。它详细展示了低压配电系统的组成、连接方式以及电气设备的布置情况。本文将为您详细解析低压一次系统图的相关知识。

一、低压一次系统图的定义

低压一次系统图，顾名思义，是指低压配电系统中的一次侧电气连接图。它主要描述了从低压配电变压器到用电设备之间的电气连接关系，包括电缆、开关、保护装置等电气元件的布置和连接方式。

二、低压一次系统图的组成

低压一次系统图主要由以下几部分组成：

电源侧：包括低压配电变压器、高压侧进线、高压侧开关等。

配电侧：包括低压配电柜、电缆、开关、保护装置等。

用电设备侧：包括用电设备、电缆、开关、保护装置等。

三、低压一次系统图的设计原则

低压一次系统图的设计应遵循以下原则：

安全性：确保电气系统的安全运行，防止电气事故的发生。

可靠性：保证电气系统的稳定运行，提高供电可靠性。

经济性：在满足安全、可靠的前提下，尽量降低工程造价。

可维护性：便于电气设备的维护和检修。

四、低压一次系统图的识读方法

识读低压一次系统图时，可按照以下步骤进行：

了解电气系统概况：包括电源侧、配电侧和用电设备侧的电气设备类型、数量、布置情况等。

分析电气连接关系：了解电气元件之间的连接方式，如电缆、开关、保护装置等。

查看电气参数：了解电气设备的额定电压、电流、功率等参数。

分析保护装置：了解保护装置的配置、保护范围和保护动作原理。

检查电气设备布置：确保电气设备布置合理，符合安全、可靠、经济、可维护的原则。

五、低压一次系统图的应用

低压一次系统图在电气工程中的应用主要包括：

设计阶段：为电气工程设计提供依据。

施工阶段：指导电气设备的安装和调试。

运维阶段：为电气设备的维护和检修提供参考。

低压一次系统图是电气工程中不可或缺的重要文件，它详细展示了低压配电系统的组成、连接方式以及电气设备的布置情况。掌握低压一次系统图的相关知识，对于电气工程的设计、施工和运维具有重要意义。
