电力系统算例：构建与解析

在电力系统的研究与设计中，算例扮演着至关重要的角色。算例是用于验证理论、测试算法和评估系统性能的具体实例。本文将探讨电力系统算例的构建方法、解析技巧以及其在实际应用中的重要性。

一、电力系统算例的构建方法

电力系统算例的构建通常遵循以下步骤：

数据收集：首先，需要收集电力系统的相关数据，包括电网结构、设备参数、运行状态等。

模型建立：根据收集到的数据，建立电力系统的数学模型。这包括潮流计算、短路计算、暂态稳定分析等。

算例设计：设计算例时，需要考虑实际电网的运行特点，如负荷特性、电源分布等。

参数设置：根据算例设计，设置电力系统的参数，如线路阻抗、变压器变比等。

仿真分析：利用仿真软件对算例进行仿真分析，以验证理论和方法的有效性。

二、电力系统算例的模型建立

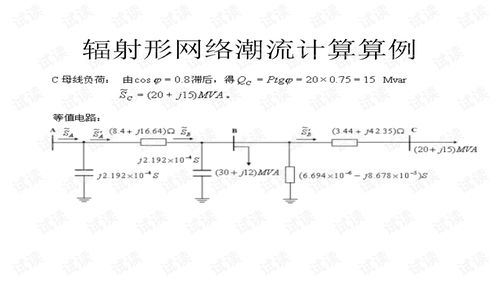

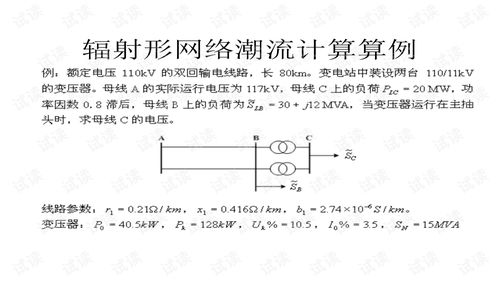

潮流计算模型：用于分析电力系统的稳态运行状态，包括电压、电流、功率等参数。

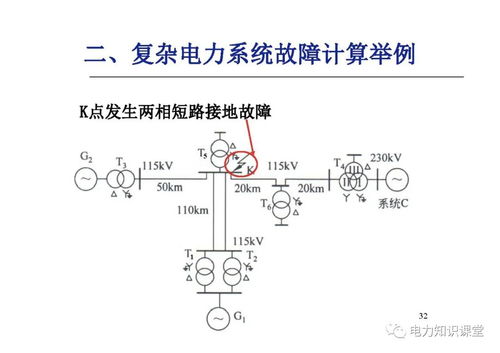

短路计算模型：用于分析电力系统发生短路故障时的运行状态，包括故障电流、故障电压等。

暂态稳定分析模型：用于分析电力系统在发生故障后的暂态过程，包括系统稳定性和恢复能力。

三、电力系统算例的设计

电力系统算例的设计需要考虑以下因素：

负荷特性：根据实际电网的负荷特性，设计相应的负荷曲线。

电源分布：根据实际电网的电源分布，设计相应的电源节点。

设备参数：根据实际电网的设备参数，设置相应的设备参数。

故障场景：根据实际电网的故障场景，设计相应的故障算例。

四、电力系统算例的仿真分析

潮流计算仿真：分析电力系统的稳态运行状态，验证潮流计算模型的有效性。

短路计算仿真：分析电力系统发生短路故障时的运行状态，验证短路计算模型的有效性。

暂态稳定分析仿真：分析电力系统在发生故障后的暂态过程，验证暂态稳定分析模型的有效性。

五、电力系统算例的实际应用

电力系统算例在实际应用中具有以下作用：

理论研究：为电力系统理论研究提供实际案例。

算法验证：为电力系统算法验证提供实际算例。

设备选型：为电力系统设备选型提供参考依据。

运行优化：为电力系统运行优化提供决策支持。
