单回路控制系统概述

单回路控制系统（Single-loop Control System）是自动控制系统中最为基础和常见的一种形式。它通过一个闭合的回路，实现对某一工艺参数的自动调节。单回路控制系统主要由被控对象、测量元件、调节器和执行器四个基本部分组成。

被控对象

被控对象是自动控制系统中的核心部分，它是指需要调节和控制的生产设备或工艺过程。例如，在化工生产中，各种塔类、反应器、热交换器、泵与压缩机及各种容器、储罐等都是常见的被控对象。

测量元件与变送器

测量元件用于感受被控对象的工艺参数变化，并将其转换为电信号。常见的测量元件有温度传感器、压力传感器、流量传感器、液位传感器等。变送器则将测量元件输出的信号进行放大、转换和线性化处理，以便于调节器进行处理。

调节器

调节器是单回路控制系统的核心部件，它负责将测量元件输出的信号与设定值进行比较，按照一定的控制规律进行运算，输出控制信号给执行器。调节器通常采用PID（比例-积分-微分）控制算法，实现对被控对象的精确调节。

执行器

执行器是单回路控制系统的执行部件，它根据调节器输出的控制信号，对被控对象进行调节。常见的执行器有电动调节阀、气动调节阀、电机等。执行器将调节器的控制信号转换为相应的动作，实现对被控对象的调节。

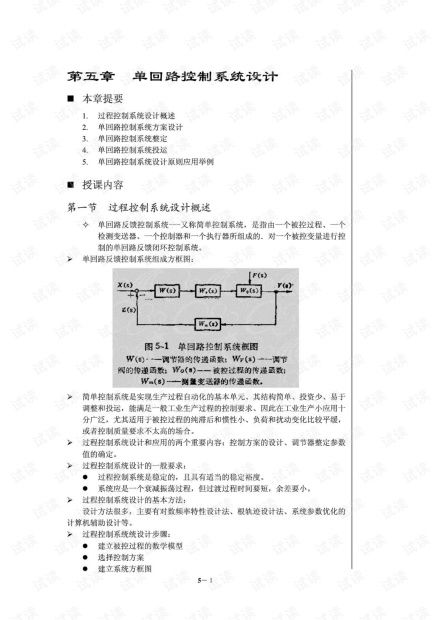

单回路控制系统原理图

以下是一个典型的单回路控制系统原理图，展示了各个组成部分之间的连接关系：

+------------------+ +------------------+ +------------------+

| | | | | |

| 被控对象 |---->| 测量元件与变送器|---->| 调节器 |

| | | | | |

+------------------+ +------------------+ +------------------+

| | |

| | |

V V V

+------------------+ +------------------+ +------------------+

| | | | | |

| 执行器 |---->| 控制信号 |---->| 被控对象反馈 |

| | | | | |

+------------------+ +------------------+ +------------------+

单回路控制系统的特点

单回路控制系统具有以下特点：

结构简单，易于实现和调整。

适用于对工艺参数进行单一调节的控制场合。

对被控对象的动态特性要求不高。

系统稳定性较好，抗干扰能力强。

单回路控制系统的应用

单回路控制系统在工业生产中得到了广泛的应用，如：

温度控制系统：如加热炉、反应釜等。

压力控制系统：如压缩机、储罐等。

流量控制系统：如泵、阀门等。

液位控制系统：如储罐、容器等。

单回路控制系统是自动控制系统中的一种基础形式，具有结构简单、易于实现和调整等特点。通过对被控对象的精确调节，实现对工艺参数的稳定控制，提高生产过程的自动化水平。在实际应用中，单回路控制系统在各个领域都发挥着重要作用。
