怠速控制系统概述

怠速控制系统是现代汽车发动机电子控制系统中不可或缺的一部分。其主要功能是确保发动机在怠速工况下能够稳定运行，同时提高燃油经济性、降低排放，并提升乘坐舒适性。怠速控制系统通过精确控制发动机的进气量和喷油量，使发动机在怠速状态下保持最佳的工作状态。

怠速控制系统的组成

怠速控制系统主要由以下几个部分组成：

节气门直动式怠速控制执行器

步进电动机式怠速控制阀

发动机控制单元（ECU）

各种传感器

节气门直动式怠速控制执行器

节气门直动式怠速控制执行器是一种安装于单点发动机节气门体上的装置。它由以下两部分组成：

节气门操纵臂

节气门体

当ECU输出怠速调整控制信号时，通过驱动电路使电动机通电，并转动与控制信号脉冲相应的转角。经传动机构的传动后，使节气门操纵臂限位片移动，从而改变了怠速时节气门的开度。

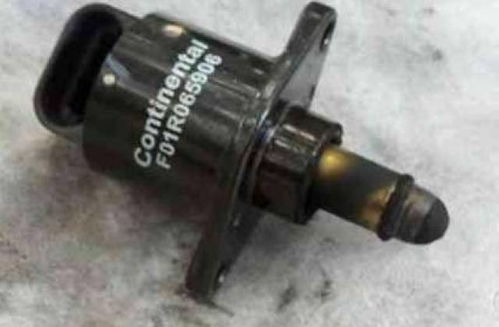

步进电动机式怠速控制阀

步进电动机式怠速控制阀主要由步进电动机、丝杆机构和空气阀等组成。步进电动机是一种由ECU输出脉冲信号控制其转动方向和转动角度的电动机。

步进电动机式怠速控制阀的结构如图所示。当ECU输出脉冲信号时，步进电动机转动，通过丝杆机构带动空气阀移动，从而改变进气量，实现怠速控制。

发动机控制单元（ECU）

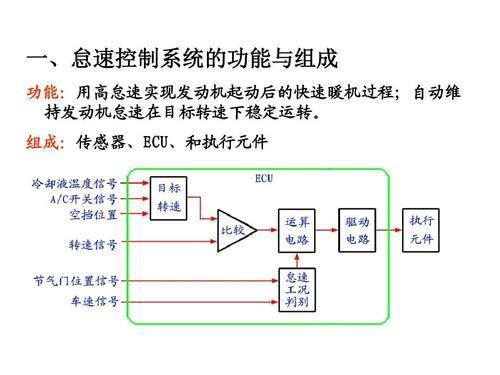

发动机控制单元（ECU）是怠速控制系统的核心部件。它根据各种传感器检测到的发动机状态参数，计算出目标转速，并确定控制量，驱动怠速控制装置，改变进气量，使实际转速接近目标转速。

各种传感器

怠速控制系统需要以下几种传感器来获取发动机状态信息：

节气门位置传感器

发动机转速传感器

冷却液温度传感器

进气压力传感器

怠速控制系统的控制过程

怠速控制系统的控制过程主要包括以下几个步骤：

起动初始位置设定：关闭发动机后，怠速控制装置自动回到全开位置，改善再起动性能。

起动控制：起动后，ECU控制怠速控制装置，将阀门关小到冷却液温度确定的位置，防止转速过高。

暖机控制：暖机时，怠速控制装置从起动后冷却液温度所确定的位置逐渐关闭，回到正常怠速。

反馈控制：若实际转速与目标转速相差超过20r/min，ECU控制怠速控制装置进行调整，使实际转速接近目标转速。

怠速控制系统的优势

怠速控制系统具有以下优势：

提高燃油经济性

降低排放

提升乘坐舒适性

延长发动机使用寿命

怠速控制系统在现代汽车发动机电子控制系统中扮演着重要角色。通过对发动机怠速的精确控制，怠速控制系统为驾驶员提供了更加舒适、经济、环保的驾驶体验。随着汽车技术的不断发展，怠速控制系统将更加智能化、高效化，为汽车行业带来更多创新。
