单片机最小系统概述

单片机最小系统是单片机应用开发的基础，它由单片机芯片、时钟电路、复位电路、电源电路以及必要的输入输出接口组成。本文将详细介绍单片机最小系统中的按键部分，以及其在系统中的作用和实现方法。

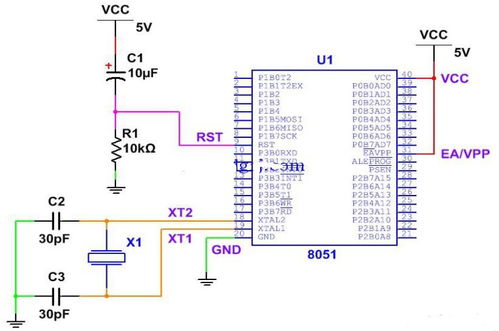

单片机最小系统组成

单片机最小系统主要包括以下几部分：

单片机芯片：作为系统的核心，负责执行程序、处理数据。

时钟电路：为单片机提供稳定的时钟信号，保证程序运行的准确性。

复位电路：在系统启动时，将单片机初始化到默认状态。

电源电路：为单片机提供稳定的电源电压。

输入输出接口：包括按键、LED灯、传感器等，用于与外部设备进行交互。

按键在单片机最小系统中的作用

按键是单片机最小系统中常见的输入设备，用于向单片机发送信号，实现用户交互。按键在单片机最小系统中的作用主要包括：

启动系统：在系统上电或复位后，通过按键启动单片机执行程序。

控制程序运行：在程序运行过程中，通过按键实现程序暂停、继续、退出等功能。

输入数据：在需要用户输入数据的情况下，通过按键输入数据。

按键的实现方法

按键的实现方法主要包括以下几种：

独立按键：每个按键连接到单片机的独立引脚，通过读取引脚电平状态来判断按键是否被按下。

矩阵键盘：多个按键排列成矩阵形式，通过扫描行和列的引脚电平状态来判断按键是否被按下。

独立按键的实现

独立按键的实现方法如下：

将按键的两个引脚分别连接到单片机的输入引脚和地线。

编写程序，通过读取输入引脚的电平状态来判断按键是否被按下。

按键按下时，输入引脚的电平状态为低电平；按键未按下时，输入引脚的电平状态为高电平。

矩阵键盘的实现

矩阵键盘的实现方法如下：

将按键排列成矩阵形式，例如4x4矩阵键盘。

将矩阵的行和列分别连接到单片机的输入引脚和输出引脚。

通过扫描行和列的引脚电平状态来判断按键是否被按下。

当行和列的引脚同时为低电平时，表示该位置的按键被按下。

按键消抖处理

在实际应用中，按键的按下和释放会产生抖动现象，导致单片机读取到的按键状态不稳定。为了解决这个问题，需要对按键进行消抖处理。

软件消抖：在程序中，通过延时一段时间后再次读取按键状态，判断是否稳定。

硬件消抖：在按键电路中，加入消抖电路，例如RC滤波电路。

按键是单片机最小系统中重要的输入设备，通过合理的设计和实现，可以实现用户与单片机的交互。本文介绍了单片机最小系统中按键的组成、作用、实现方法以及消抖处理，为单片机应用开发提供了参考。
