电力监控系统构成,电力监控系统概述

电力监控系统概述

电力监控系统是保障电力系统安全、稳定运行的重要工具，它通过实时监测电力系统的各项参数，及时发现并处理潜在的安全隐患，确保电力供应的连续性和可靠性。本文将详细介绍电力监控系统的构成及其功能。

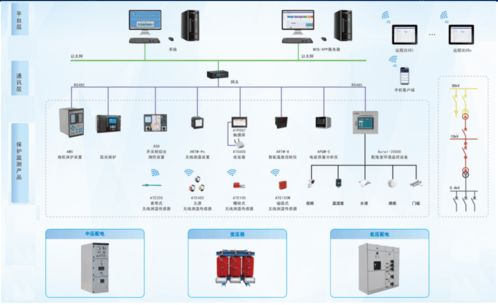

一、电力监控系统的构成

电力监控系统通常由以下几个主要部分构成：

1. 数据采集与处理系统

数据采集与处理系统是电力监控系统的核心，主要负责从电力系统中采集各种实时数据，如电流、电压、功率、频率等，并对这些数据进行处理和分析。具体包括以下模块：

传感器：负责采集电力系统的各种物理量，如电流、电压、温度等。

数据采集器：将传感器采集到的模拟信号转换为数字信号，并进行初步处理。

数据处理单元：对采集到的数据进行滤波、转换、计算等处理，生成可供监控使用的实时数据。

2. 通信系统

通信系统负责将采集到的数据传输到监控中心，同时将监控中心的指令传输到电力系统。通信系统通常采用有线或无线通信方式，包括以下模块：

通信接口：实现数据采集与处理系统与通信系统之间的数据交换。

传输介质：如光纤、电缆、无线信号等，用于传输数据。

通信协议：确保数据传输的可靠性和安全性。

3. 监控中心

监控中心是电力监控系统的指挥中心，负责接收、处理和分析来自数据采集与处理系统的数据，并对电力系统进行实时监控和控制。监控中心主要包括以下模块：

监控软件：实现数据展示、分析、报警等功能。

数据库：存储电力系统的历史数据和实时数据。

人机交互界面：提供操作员与系统之间的交互平台。

4. 执行系统

执行系统负责根据监控中心的指令对电力系统进行控制，包括以下模块：

执行单元：如断路器、继电器等，用于实现对电力系统的开关控制。

控制算法：根据监控中心提供的指令，对执行单元进行控制。

二、电力监控系统的功能

电力监控系统具有以下主要功能：

1. 实时监控

电力监控系统可以实时监测电力系统的各项参数，如电流、电压、功率、频率等，及时发现异常情况，为电力系统的安全稳定运行提供保障。

2. 故障诊断

通过分析电力系统的实时数据和历史数据，电力监控系统可以快速定位故障点，为故障处理提供依据。

3. 预警与报警

电力监控系统可以根据预设的阈值，对电力系统的异常情况进行预警和报警，提醒操作员及时处理。

4. 数据分析

电力监控系统可以对电力系统的历史数据和实时数据进行统计分析，为电力系统的优化运行提供数据支持。

5. 远程控制

电力监控系统可以实现远程控制电力系统，如远程开关、远程调节等，提高电力系统的运行效率。
