电池包系统图,电池包系统图概述

电池包系统图概述

电池包系统图是纯电动汽车动力电池系统的核心组成部分，它不仅关系到电动汽车的续航里程，还直接影响着电动汽车的安全性能和整体性能。本文将详细介绍电池包系统的组成、工作原理以及系统图的设计要点。

电池包系统组成

电池包系统主要由以下四个部分组成：

电池箱外壳：作为电池包的保护壳，通常采用铸铝或钢板等材料制成，具有良好的强度和耐腐蚀性。

电池包：由多个电池单体通过串联或并联方式组合而成，是电池包系统的核心部分。

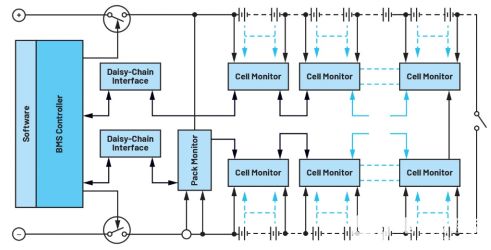

电池管理系统（BMS）：负责监控电池的充放电状态、电压、电流、温度等参数，确保电池安全、高效地工作。

辅助元器件：包括高压连接器、低压连接器、维修开关等，用于连接电池包与整车系统，实现能量传输和系统维护。

电池包工作原理

电池包系统的工作原理如下：

充电过程：通过外部电源对电池包进行充电，电池单体内部的化学反应产生电能，并通过电池管理系统进行监控和调节。

放电过程：电池包在车辆行驶过程中，将储存的电能转化为动力输出，驱动车辆行驶。

能量管理：电池管理系统对电池包的充放电过程进行实时监控，确保电池在安全、高效的范围内工作。

电池包系统图设计要点

电池包系统图的设计要点主要包括以下几个方面：

安全性：电池包系统图应充分考虑电池的安全性能，包括电池单体的安全、电池包的整体安全以及整车系统的安全。

可靠性：电池包系统图应保证电池包在长时间、高负荷的工作环境下，仍能稳定、可靠地工作。

可维护性：电池包系统图应便于电池包的维护和更换，降低维护成本。

兼容性：电池包系统图应与整车系统、充电系统等具有良好的兼容性，便于整车集成。

电池包系统图实例分析

以下以某车型为例，分析其电池包系统图：

电池箱外壳：采用铸铝材料制成，具有良好的强度和耐腐蚀性。

电池包：采用磷酸铁锂电池，单体额定电压3.2V，连接方式为1P100S，电池包额定电压320V，额定容量80Ah，电池包能量为25.6kWh。

电池管理系统（BMS）：负责监控电池的充放电状态、电压、电流、温度等参数，确保电池安全、高效地工作。

辅助元器件：包括高压连接器、低压连接器、维修开关等，用于连接电池包与整车系统，实现能量传输和系统维护。

电池包系统图是纯电动汽车动力电池系统的核心组成部分，其设计质量直接关系到电动汽车的性能和安全性。本文对电池包系统的组成、工作原理以及设计要点进行了详细阐述，旨在为电动汽车电池包系统图的设计提供参考。
