AT89C52最小系统原理图详解

在电子设计和嵌入式系统开发中，AT89C52单片机因其低功耗、高性能和丰富的片上资源而被广泛应用。本文将详细介绍AT89C52最小系统的原理图，帮助读者更好地理解其工作原理和设计要点。

一、AT89C52单片机简介

AT89C52是ATMEL公司生产的一款低电压、高性能CMOS 8位单片机。它内置了8KB的可反复擦写的Flash存储器和256B的RAM，兼容标准MCS-51指令系统。AT89C52具有丰富的片上资源，包括定时器、串行通信接口、中断系统等，适用于各种控制领域。

二、AT89C52最小系统组成

AT89C52最小系统主要由以下几个部分组成：

1. 单片机本体：AT89C52单片机是系统的核心，负责执行程序和控制外部设备。

2. 时钟电路：时钟电路为单片机提供稳定的时钟信号，通常采用晶体振荡器。

3. 复位电路：复位电路用于初始化单片机，使程序指针回到起始位置。

4. 电源电路：电源电路为单片机和外部设备提供稳定的电源。

5. I/O接口：I/O接口用于连接外部设备，如LED灯、按键、传感器等。

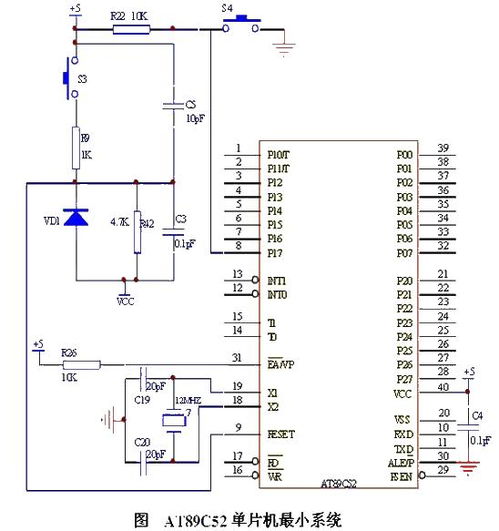

三、AT89C52最小系统原理图分析

以下是对AT89C52最小系统原理图的分析：

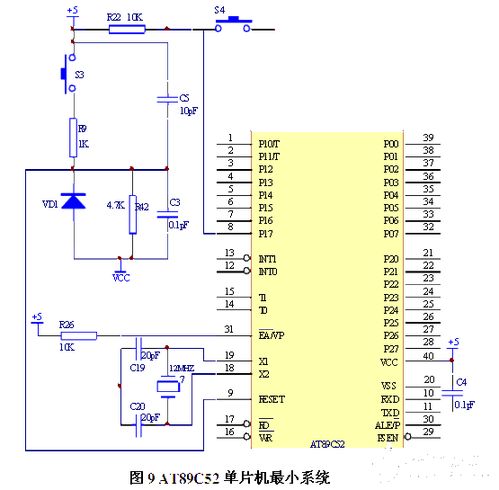

1. 时钟电路：时钟电路通常由晶体振荡器、电容C19和C20组成。晶体振荡器产生12MHz的振荡信号，通过电容C19和C20进行频率微调，为单片机提供稳定的时钟信号。

2. 复位电路：复位电路由电阻R42、电容C5、按键S3、二极管VD1和电阻R9组成。电源开启时，电容C5充电，在CPU的复位端产生一高脉冲，使CPU复位。二极管VD1的作用是当断电时，迅速释放电容C5所储存的电荷，以便下次上电时可靠复位。

3. 电源电路：电源电路通常由稳压芯片和滤波电容组成。稳压芯片将输入电压转换为稳定的5V电压，滤波电容用于滤除高频干扰。

4. I/O接口：I/O接口连接外部设备，如LED灯、按键等。通过编程控制单片机的I/O口，可以实现与外部设备的通信。

四、AT89C52最小系统设计要点

在设计AT89C52最小系统时，需要注意以下几点：

1. 时钟频率：选择合适的时钟频率，通常为12MHz，以保证单片机正常运行。

2. 复位电路：确保复位电路可靠，防止单片机误复位。

3. 电源电路：电源电路应稳定可靠，避免因电源波动导致系统不稳定。

4. I/O接口：合理设计I/O接口，确保与外部设备连接正确。

本文详细介绍了AT89C52最小系统的原理图，分析了其组成和设计要点。通过学习本文，读者可以更好地理解AT89C52最小系统的工作原理，为后续的电子设计和嵌入式系统开发打下基础。
