深入解析51单片机中断系统

51单片机作为一种经典的微控制器，其中断系统是其功能强大的关键组成部分。本文将深入解析51单片机的中断系统，帮助读者更好地理解和应用这一技术。

一、中断系统的基本概念

中断系统是计算机系统中的一种机制，允许CPU在执行当前程序时，暂停当前程序的执行，转而执行另一个程序（中断服务程序），处理完中断事件后再返回原来的程序继续执行。这种机制大大提高了CPU的响应速度和系统的实时性。

二、51单片机中断系统的特点

51单片机的中断系统具有以下特点：

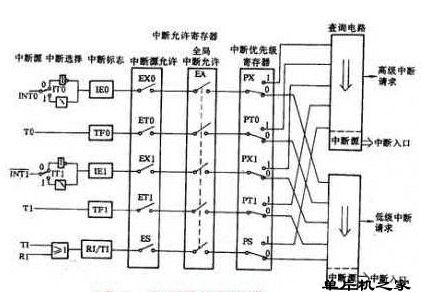

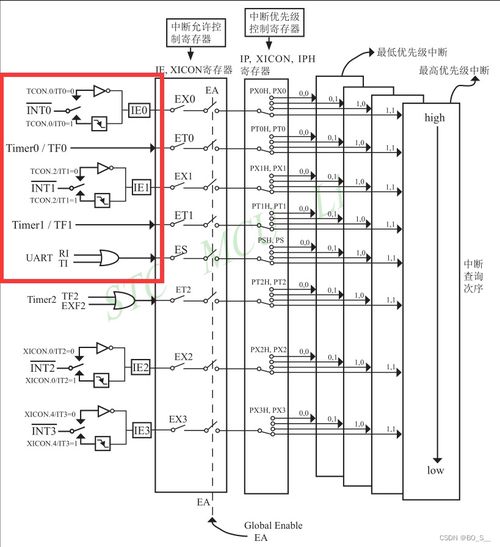

具有5个中断源：外部中断0、外部中断1、定时器/计数器0、定时器/计数器1、串口中断。

具有2个优先级：高优先级和低优先级。

中断请求标志寄存器TCON和中断优先级寄存器IP用于控制中断请求和优先级。

三、中断请求源及优先级设置

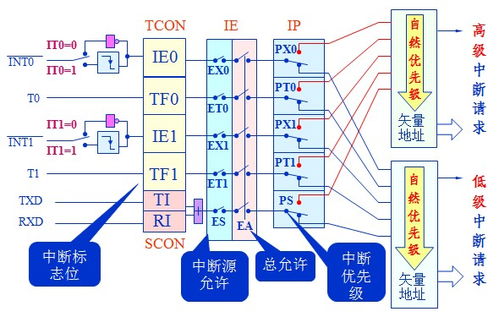

51单片机的中断请求源如下：

外部中断0（INT0）：由外部引脚P3.2/INT0输入的负跳变或低电平触发。

外部中断1（INT1）：由外部引脚P3.3/INT1输入的负跳变或低电平触发。

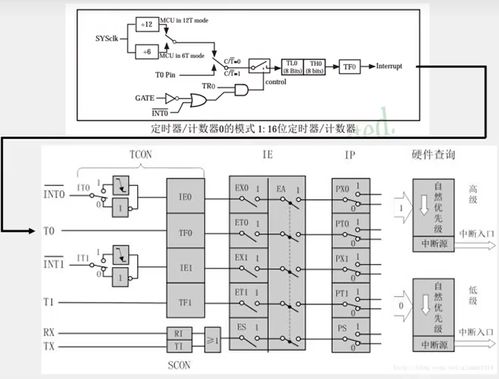

定时器/计数器0（T0）：定时器/计数器0溢出时产生中断请求。

定时器/计数器1（T1）：定时器/计数器1溢出时产生中断请求。

串口中断：串口发送或接收完成时产生中断请求。

中断优先级由IP寄存器设置，其中高优先级中断源对应IP寄存器的高位，低优先级中断源对应IP寄存器的低位。

四、中断服务程序

中断服务程序是中断系统的重要组成部分，用于处理中断事件。中断服务程序的编写格式如下：

void 函数名() interrupt 中断号

// 中断服务程序代码

其中，中断号表示中断源编号，函数名表示中断服务程序的名称。

五、中断嵌套

51单片机支持中断嵌套，即高优先级中断可以打断低优先级中断。中断嵌套的实现需要正确设置中断优先级和中断请求标志。

中断嵌套的流程如下：

低优先级中断服务程序执行过程中，高优先级中断请求发生。

CPU暂停低优先级中断服务程序，转而执行高优先级中断服务程序。

高优先级中断服务程序执行完毕后，返回低优先级中断服务程序继续执行。

51单片机的中断系统是微控制器的重要组成部分，具有丰富的功能和特点。通过本文的解析，读者可以更好地理解和应用51单片机的中断系统，提高编程效率和系统性能。
