深入解析CAD系统设置：优化绘图体验的必备技巧

随着计算机辅助设计（CAD）技术的不断发展，CAD软件已经成为设计师和工程师不可或缺的工具。为了提高绘图效率和质量，合理设置CAD系统参数至关重要。本文将深入解析CAD系统设置，帮助您优化绘图体验。

一、系统参数配置的重要性

系统参数配置是CAD软件的基础设置，它直接影响到绘图时的操作体验和软件性能。合理的系统参数配置可以帮助用户快速适应软件，提高绘图效率，同时保证绘图质量。

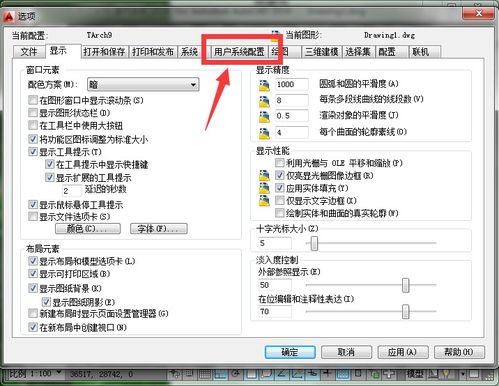

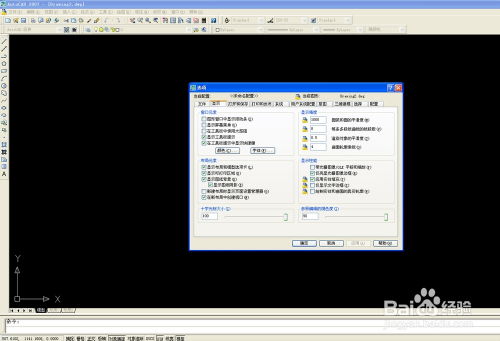

二、显示配置

屏幕菜单：开启或关闭屏幕菜单，方便用户快速访问常用命令。

滚动条显示：设置滚动条是否显示，以及滚动条的位置和大小。

命令行窗口：调整命令行窗口中文字行数，方便用户查看历史命令。

实体显示分辨率：设置实体的显示分辨率，影响绘图时的显示效果和计算时间。

在设置实体显示分辨率时，建议根据实际需求选择合适的分辨率，过高或过低都会影响绘图效率。

三、系统配置

系统配置决定了CAD软件的系统特性，包括以下选项：

文件路径：设置CAD软件的文件保存路径，方便用户管理和查找文件。

绘图单位：设置绘图单位，如毫米、厘米、英寸等。

绘图比例：设置绘图比例，如1:1、1:100等。

绘图样式：设置绘图样式，如线型、颜色、图层等。

在设置系统配置时，请根据实际需求进行选择，以确保绘图效果符合预期。

四、设置绘图参数

格式/单位：设置绘图单位、角度单位、长度单位等。

图层：创建和管理图层，方便用户组织和管理绘图元素。

标注样式：设置标注样式，如尺寸线、箭头、文字等。

线型：设置线型，如实线、虚线、点划线等。

在设置绘图参数时，请根据实际需求进行选择，以确保绘图效果符合预期。
