DSP系统框图解析

随着数字信号处理（DSP）技术的不断发展，DSP系统在各个领域的应用越来越广泛。为了更好地理解和设计DSP系统，本文将对DSP系统框图进行详细解析。

DSP系统是一种专门用于数字信号处理的系统，它通过数字计算的方法对信号进行各种处理，如滤波、压缩、解压缩等。DSP系统框图是描述DSP系统各个组成部分及其相互关系的重要工具。

二、DSP系统框图的基本组成

DSP系统框图通常包括以下几个基本组成部分：

输入信号：输入信号是DSP系统处理的对象，可以是模拟信号或数字信号。

模拟/数字转换器（ADC）：将模拟信号转换为数字信号，以便于DSP进行处理。

DSP处理器：DSP处理器是DSP系统的核心，负责执行数字信号处理算法。

数字/模拟转换器（DAC）：将数字信号转换为模拟信号，以便于输出或进一步处理。

存储器：存储器用于存储程序和数据，包括程序存储器（ROM）和数据存储器（RAM）。

控制单元：控制单元负责协调各个模块的工作，确保DSP系统正常运行。

三、DSP系统框图的设计原则

DSP系统框图的设计应遵循以下原则：

模块化设计：将DSP系统划分为多个功能模块，便于系统维护和扩展。

层次化设计：按照功能层次划分系统，便于理解和设计。

可扩展性：设计时应考虑系统的可扩展性，以便于未来升级和扩展。

可靠性：确保DSP系统在各种环境下稳定运行。

四、DSP系统框图的实例分析

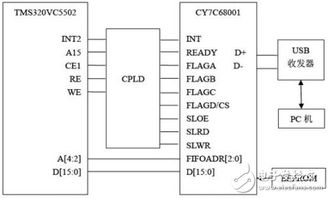

以下是一个简单的DSP系统框图实例，用于说明DSP系统框图的设计方法：
