BA系统构成,BA系统构成概述

BA系统构成概述

BA系统，即楼宇设备自控系统（Building Automation System），是一种综合性的楼宇自动化控制系统。它通过集中管理和分散控制的方式，实现对建筑物内各种设备的监控、管理和优化。BA系统的构成主要包括以下几个部分：

系统核心——中央控制单元

中央控制单元（Central Control Unit，简称CCU）是BA系统的核心部分，负责整个系统的运行和管理。CCU通常由一台或多台高性能计算机组成，通过工业标准网络与其他子系统进行通信。CCU的主要功能包括：

接收来自各个子系统的实时数据

对数据进行处理和分析

根据预设的规则和策略，对设备进行控制和调整

生成报表和日志，便于系统维护和管理

数据采集——现场智能分站

现场智能分站（Distributed Data Controller，简称DDC）是BA系统中的数据采集单元，负责将现场设备的运行状态、参数等信息实时传输到中央控制单元。DDC通常安装在设备附近，通过传感器、执行器等设备与现场设备进行交互。DDC的主要功能包括：

采集现场设备的运行状态和参数

对采集到的数据进行预处理

将数据传输到中央控制单元

接收中央控制单元的控制指令，并执行相应的操作

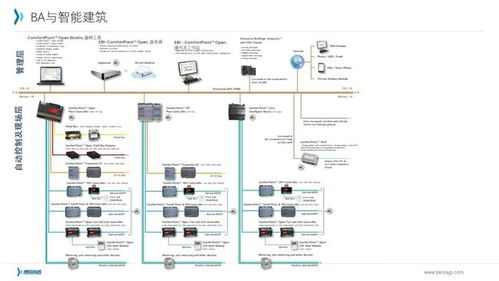

通信网络——工业标准网络

BA系统的通信网络是连接各个子系统和设备的关键。工业标准网络通常采用以太网、光纤等高速、稳定的传输介质，确保数据传输的实时性和可靠性。通信网络的主要功能包括：

实现各个子系统之间的数据交换

保证数据传输的实时性和可靠性

支持远程监控和管理

监控对象——楼宇设备

BA系统监控的对象主要包括以下几类：

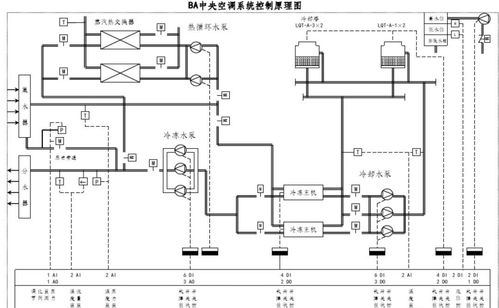

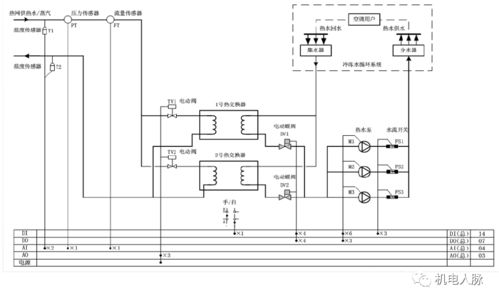

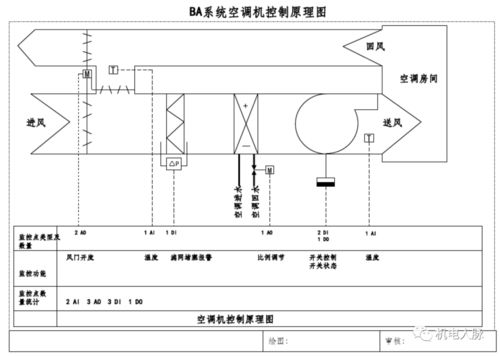

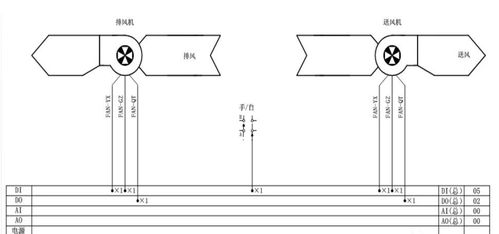

空调与通风系统：包括新风系统、空调机组、风机盘管等

变配电系统：包括变压器、配电柜、电缆等

照明系统：包括照明灯具、开关、传感器等

给排水系统：包括水泵、阀门、水箱等

消防系统：包括火灾报警、自动喷水、疏散指示等

电梯系统：包括电梯、监控设备等

系统功能——节能与优化

BA系统通过集中管理和优化，可以实现以下功能：

实时监控设备运行状态，确保设备安全、稳定运行

根据实际需求调整设备运行参数，实现节能降耗

优化设备运行策略，提高系统运行效率

提供远程监控和管理，方便维护和管理人员及时处理问题

应用场景——各类建筑

BA系统广泛应用于各类建筑，包括：

办公楼

商场

酒店

医院

学校

数据中心
