CAN总线原理与应用系统设计概述

CAN总线（Controller Area Network）是一种广泛应用于汽车、工业控制领域的串行通信协议。它由德国Bosch公司于1983年提出，并于1991年成为国际标准ISO 11898。CAN总线以其高可靠性、实时性和灵活性等特点，在各个行业中得到了广泛的应用。

CAN总线原理

CAN总线采用多主通信方式，允许多个节点同时发送数据。其通信原理基于总线仲裁机制，确保了数据传输的实时性和可靠性。以下是CAN总线的基本原理：

总线空闲时，任何节点都可以发送数据。

节点发送数据时，首先发送数据帧的标识符（ID），ID值越小，优先级越高。

在仲裁过程中，采用线与机制，显性电平（逻辑0）会覆盖隐性电平（逻辑1）。若多个节点同时发送数据，显性电平最多的节点获得总线控制权。

数据帧发送完成后，发送节点释放总线，其他节点可以继续发送数据。

CAN总线协议组成与标准

CAN总线协议主要由以下几个部分组成：

数据帧：用于传输实际数据。

远程帧：请求其他节点发送数据。

错误帧：用于报告错误信息。

过载帧：用于请求总线空闲。

CAN总线协议标准包括以下几个级别：

物理层：定义了CAN总线的电气特性。

数据链路层：定义了数据帧、远程帧、错误帧和过载帧的格式。

网络层：定义了节点之间的通信规则。

CAN总线传输原理的实现

CAN总线传输原理的实现主要涉及以下几个方面：

发送器：将数据转换为CAN总线信号，并传输到总线上。

接收器：接收总线上的信号，并将其转换为数据。

仲裁机制：确保数据传输的实时性和可靠性。

错误检测与处理：检测并处理总线上的错误信息。

CAN总线仲裁机制

CAN总线的仲裁机制是其核心特性之一，确保了在多节点环境中数据传输的高效和公正。以下是CAN总线仲裁机制的基本原理：

总线空闲时，任何节点都可以发送数据。

节点发送数据时，首先发送数据帧的标识符（ID），ID值越小，优先级越高。

在仲裁过程中，采用线与机制，显性电平（逻辑0）会覆盖隐性电平（逻辑1）。若多个节点同时发送数据，显性电平最多的节点获得总线控制权。

若节点在仲裁过程中发现错误，则立即停止发送数据，并进入错误处理状态。

CAN总线帧优先级

CAN总线帧优先级决定了数据传输的顺序。以下是CAN总线帧优先级的基本原则：

数据帧具有最高优先级。

遥控帧次之。

错误帧和过载帧优先级最低。

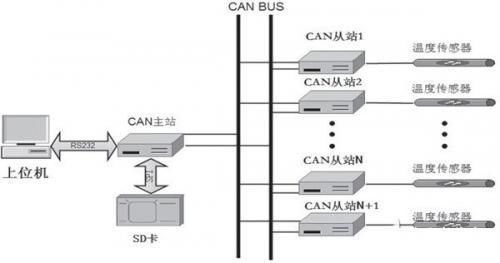

CAN总线应用系统设计

CAN总线应用系统设计主要包括以下几个方面：

系统需求分析：明确系统功能、性能和可靠性要求。

硬件设计：选择合适的CAN控制器、收发器等硬件设备。
