FANUC数控系统编程指令详解

FANUC数控系统是全球范围内应用广泛的数控系统之一，其编程指令的掌握对于数控机床的操作和加工至关重要。本文将详细介绍FANUC数控系统的编程指令，帮助读者更好地理解和应用这些指令。

一、FANUC数控系统编程概述

FANUC数控系统编程主要分为两大类：准备功能（G代码）和辅助功能（M代码）。准备功能用于控制刀具轨迹和机床运动，而辅助功能则用于控制程序的执行、主轴、刀具和辅助设备等。

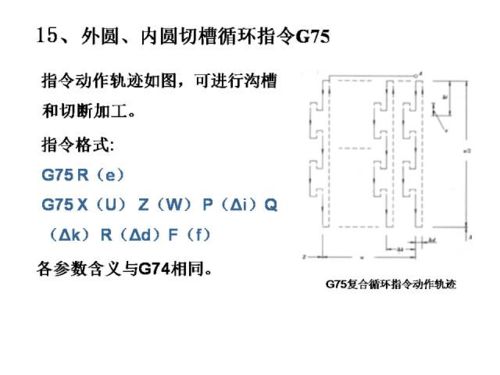

二、FANUC数控系统准备功能指令详解

1. 定位指令（G00）

定位指令G00用于快速移动刀具到指定位置，实现快速定位。格式为G00 X Y Z，其中X、Y、Z分别代表X轴、Y轴、Z轴的移动位置。

2. 直线插补指令（G01）

直线插补指令G01用于实现刀具沿直线轨迹进行加工。格式为G01 X Y Z F，其中X、Y、Z分别代表X轴、Y轴、Z轴的移动位置，F代表进给速度。

3. 圆弧插补指令（G02、G03）

圆弧插补指令G02、G03用于实现刀具沿圆弧轨迹进行加工。G02为顺时针圆弧插补，G03为逆时针圆弧插补。格式为G02/G03 X Y I/J K F，其中X、Y为圆弧终点坐标，I、J为圆弧中心相对于圆弧起点的X、Y坐标增量，K为圆弧中心相对于圆弧起点的Z坐标增量，F为进给速度。

4. 刀具半径补偿指令（G41、G42、G40）

刀具半径补偿指令用于在加工过程中自动调整刀具半径，使加工轨迹与实际加工尺寸相符。G41为左偏刀具半径补偿，G42为右偏刀具半径补偿，G40为取消刀具半径补偿。

5. 刀具长度补偿指令（G43、G44、G49）

刀具长度补偿指令用于在加工过程中自动调整刀具长度，使加工轨迹与实际加工尺寸相符。G43为刀具长度正补偿，G44为刀具长度负补偿，G49为取消刀具长度补偿。

三、FANUC数控系统辅助功能指令详解

1. 主轴控制指令（M03、M04、M05）

主轴控制指令用于控制主轴的旋转方向和转速。M03为顺时针旋转，M04为逆时针旋转，M05为主轴停止。

2. 刀具控制指令（T代码）

刀具控制指令用于选择和更换刀具。格式为Txx，其中xx为刀具编号。

3. 辅助设备控制指令（M代码）

辅助设备控制指令用于控制冷却液、夹具、气缸等辅助设备。例如，M08为开启冷却液，M09为关闭冷却液。

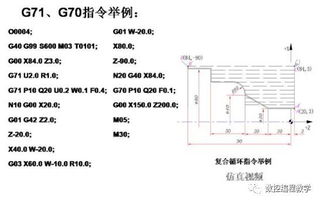

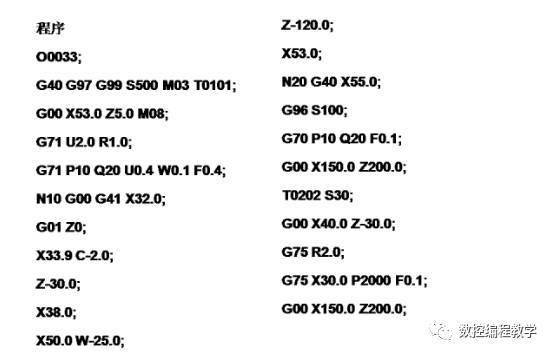

四、FANUC数控系统编程实例

以下是一个简单的FANUC数控系统编程实例，用于加工一个正方形工件：

O1000；（程序号）

G21；（单位为毫米）

G90；（绝对编程）

G00 X0 Y0；（快速定位到原点）

G01 X100 Y100 F100；（沿X轴和Y轴移动100mm，进给速度为100mm/min）

G01 X100 Y0；（沿X轴移动100mm，进给速度为100mm/min）

G01 X0 Y0；（沿Y轴移动100mm，进给速度为100mm/min）

G00 X0 Y0；（快速定位到原点）

M30；（程序结束）

FANUC数控系统编程指令是数控加工的基础，掌握这些指令对于提高加工效率和产品质量至关重要。本文详细介绍了FANUC数控系统的编程指令，包括准备功能指令、辅助功能指令以及编程实例，希望对读者有所帮助。
