CBTC系统原理详解

随着城市轨道交通的快速发展，基于通信的列车控制系统（Communication-Based Train Control，简称CBTC）因其高效、安全、灵活的特点，已成为现代轨道交通信号系统的主流技术。本文将详细介绍CBTC系统的原理及其关键技术。

一、CBTC系统概述

CBTC系统是一种基于无线通信技术的列车控制系统，它通过列车与地面之间的双向通信，实现对列车运行状态的实时监控和精确控制。与传统信号系统相比，CBTC系统具有以下特点：

提高列车运行速度和密度

降低能耗和维护成本

提高系统可靠性和安全性

适应性强，易于扩展

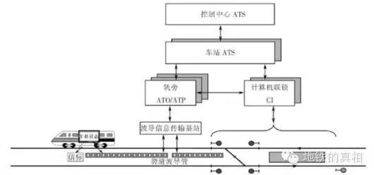

二、CBTC系统组成

CBTC系统主要由以下几部分组成：

列车设备：包括列车控制器、列车定位装置、列车通信设备等

轨旁设备：包括地面控制中心、无线通信设备、信号设备等

数据传输网络：包括无线通信网络、有线通信网络等

三、CBTC系统工作原理

CBTC系统的工作原理如下：

列车定位：列车通过车载定位装置获取自身位置信息，并通过无线通信网络将位置信息发送至地面控制中心。

列车控制：地面控制中心根据列车位置信息、运行速度、线路状况等因素，计算出列车的运行指令，并通过无线通信网络发送给列车控制器。

列车执行：列车控制器接收到地面控制中心的运行指令后，对列车进行控制，确保列车按照指令运行。

安全防护：CBTC系统具有多种安全防护措施，如超速防护、紧急制动、碰撞预警等，确保列车运行安全。

四、CBTC关键技术

CBTC系统涉及多项关键技术，以下列举其中几个关键点：

无线通信技术：CBTC系统采用无线通信技术实现列车与地面之间的数据传输，常见的无线通信技术有OFDM、WLAN等。

列车定位技术：列车定位技术是CBTC系统的核心，常见的列车定位方法有轮轴脉冲速度传感器、多普勒雷达、感应环线等。

移动闭塞技术：移动闭塞技术是CBTC系统的关键技术之一，通过取消固定闭塞区间，实现列车运行间隔的动态调整。

安全防护技术：CBTC系统采用多种安全防护措施，如超速防护、紧急制动、碰撞预警等，确保列车运行安全。

五、CBTC系统应用

CBTC系统已在全球多个城市轨道交通项目中得到广泛应用，如北京地铁、上海地铁、广州地铁等。CBTC系统在城市轨道交通中的应用，有效提高了列车运行速度和密度，降低了能耗和维护成本，为城市轨道交通的快速发展提供了有力保障。

CBTC系统作为一种先进的列车控制系统，具有诸多优点，已成为现代轨道交通信号系统的主流技术。随着技术的不断发展和完善，CBTC系统将在未来城市轨道交通领域发挥更加重要的作用。
