深入解析51单片机最小系统——基础与构建

51单片机最小系统是学习和应用51系列单片机的基础，它由最少的元件组成，使得单片机能够正常运行。本文将详细介绍51单片机最小系统的组成部分、工作原理以及构建方法。

一、51单片机最小系统的组成部分

51单片机最小系统主要包括以下几个部分：

单片机：作为系统的核心，负责执行程序和控制其他外围设备。

晶振电路：产生单片机所需的时钟信号，保证单片机正常工作。

复位电路：使单片机在启动时或程序运行过程中，能够从初始状态开始执行。

电源电路：为单片机提供稳定的电源电压。

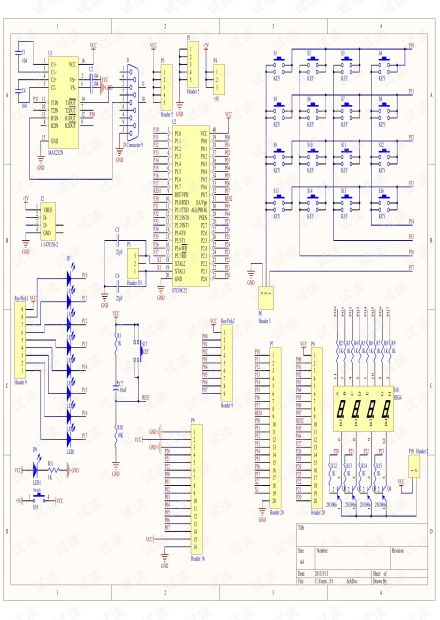

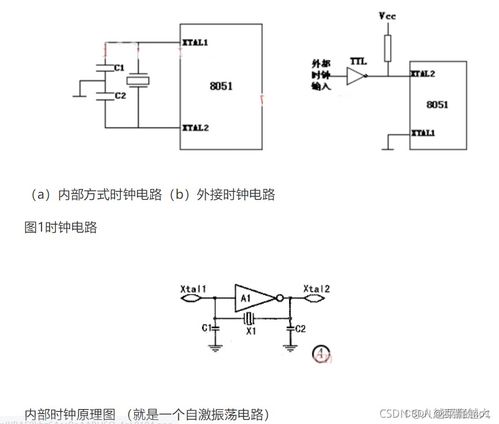

二、晶振电路的工作原理

晶振电路是51单片机最小系统的核心部分，它由晶振和电容组成。晶振是一种具有稳定频率的电子元件，通过在晶振两端施加电压，晶振会产生周期性的振动，从而产生稳定的时钟信号。

晶振电路的工作原理如下：

晶振两端施加电压，晶振开始振动。

晶振振动产生的信号通过电容传递到单片机的时钟引脚。

单片机根据时钟信号进行指令执行和数据处理。

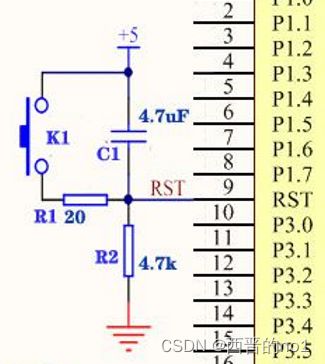

三、复位电路的工作原理

复位电路的作用是使单片机在启动时或程序运行过程中，能够从初始状态开始执行。复位电路通常由电容、电阻和按键组成。

复位电路的工作原理如下：

当系统上电或按下复位按键时，电容开始充电。

电容充电过程中，单片机的复位引脚（RST）保持高电平。

当电容充电完成后，单片机的复位引脚变为低电平，单片机开始从初始状态执行程序。

四、电源电路的设计与注意事项

电源电路为单片机提供稳定的电源电压，保证单片机正常工作。电源电路的设计主要包括以下步骤：

选择合适的电源电压：根据单片机的电压要求，选择合适的电源电压。

设计稳压电路：采用稳压芯片或线性稳压器，将输入电压转换为稳定的输出电压。

滤波电路设计：采用电容滤波，减小电源噪声对单片机的影响。

在设计电源电路时，需要注意以下事项：

电源电压应稳定，避免电压波动对单片机的影响。

电源电路应具有良好的抗干扰能力。

电源电路的布局应合理，避免电磁干扰。

51单片机最小系统是学习和应用51系列单片机的基础，了解其组成部分、工作原理和构建方法对于初学者来说至关重要。通过本文的介绍，相信读者对51单片机最小系统有了更深入的了解。
