51 最小系统 原理图,单片机最小系统

51单片机最小系统概述

51单片机最小系统是指由单片机芯片、晶振、电源、复位电路等基本元件组成的简单电路系统。它能够实现单片机的基本功能，如时钟控制、复位、数据存储等。51单片机最小系统是学习和开发单片机应用的基础，也是单片机应用系统设计的重要参考。

51单片机最小系统组成

51单片机最小系统主要由以下元件组成：

单片机芯片：如AT89C51、STC89C52等

晶振：为单片机提供基准时钟信号，如11.0592MHz晶振

电容：用于稳定电路，如0.1uF陶瓷电容

电阻：用于限流、分压等，如10kΩ电阻

复位电路：用于复位单片机，如Osc、C1、R1和SW1构成的复位电路

电源：为单片机提供工作电压，如5V电源

51单片机最小系统原理图

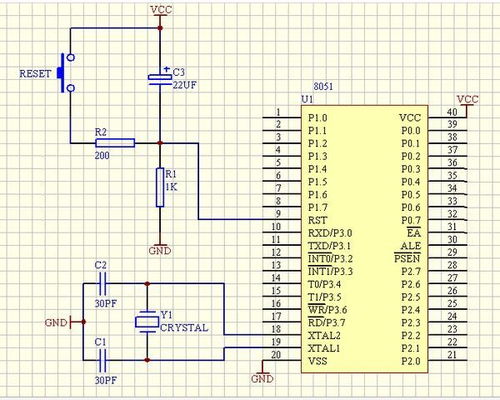

51单片机最小系统原理图如下所示：
