BA系统原理图解析：楼宇自动化系统的核心

BA系统，即楼宇自动化系统（Building Automation System），是一种综合性的智能化管理系统，通过对建筑内各种设备的集中监控和控制，实现能源节约、环境舒适和安全保障。本文将深入解析BA系统原理图，帮助读者了解其核心工作原理。

BA系统是一种以微机为中心，通过网络连接分布式智能分站（DDC）的楼宇自动化控制系统。它涵盖了建筑物的变配电设备、照明设备、给排水系统、空调系统、消防系统等多个方面，通过RTU（Remote Terminal Unit）实现对建筑内机电设备的集中监控和管理。

BA系统原理图主要由以下几个部分组成：

中央控制单元：负责整个系统的运行管理和数据处理。

分布式智能分站（DDC）：负责现场设备的监控和控制。

末端设备：包括传感器、执行器、控制器等，用于采集数据、执行指令。

通信网络：连接中央控制单元、DDC和末端设备，实现数据传输。

BA系统的工作原理可以概括为以下几个步骤：

传感器采集现场数据：传感器负责实时监测建筑内各种设备的运行状态，如温度、湿度、光照、烟雾等。

数据传输：传感器采集到的数据通过通信网络传输到DDC。

DDC处理数据：DDC对传输过来的数据进行处理，包括数据筛选、计算、比较等。

执行指令：DDC根据处理后的数据，向执行器发送控制指令，实现对设备的控制。

反馈信息：执行器执行指令后，将执行结果反馈给DDC，DDC再将结果传输给中央控制单元。

BA系统原理图在实际应用中具有广泛的应用场景，以下列举几个典型应用：

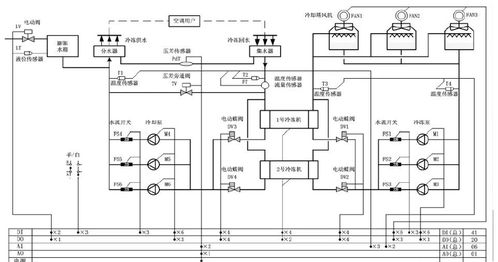

中央空调系统：通过BA系统原理图，实现对空调设备的集中监控和控制，实现节能降耗。

照明系统：根据室内外光线变化，自动调节照明设备的开关和亮度，提高能源利用率。

给排水系统：实时监测给排水设备的运行状态，确保系统安全稳定运行。

消防系统：及时发现火灾隐患，迅速启动灭火设备，保障人员安全。

BA系统原理图具有以下优势：

节能降耗：通过集中监控和控制，实现能源优化配置，降低能源消耗。

提高舒适度：根据用户需求，自动调节室内环境参数，提高居住和工作舒适度。

保障安全：及时发现安全隐患，迅速启动应急措施，保障人员安全。

降低运营成本：通过智能化管理，减少人工干预，降低运营成本。

随着物联网、大数据、云计算等技术的发展，BA系统原理图将呈现以下发展趋势：

智能化：通过引入人工智能技术，实现更精准的设备控制和环境调节。

集成化：将BA系统与其他智能化系统（如安防、办公等）进行集成，实现更全面的管理。

移动化：通过移动终端，实现对BA系统的远程监控和控制。

绿色化：通过优化能源管理，实现绿色建筑的目标。

BA系统原理图是楼宇自动化系统的核心，通过对建筑内各种设备的集中监控和控制，实现节能、舒适、安全和低成本运营。随着技术的不断发展，BA系统原理图将发挥越来越重要的作用，为人们创造更加美好的生活环境。
