嵌入式硬件基础知识入门指南

一、嵌入式系统的组成

嵌入式系统通常由以下几个主要部分组成：

处理器：作为系统的核心，负责执行程序代码和控制其他硬件的工作。

存储器：用于存储程序代码和数据，包括只读存储器（ROM）、随机存取存储器（RAM）和闪存（Flash）等。

外设接口：包括I/O接口、通信接口、传感器和执行器等，用于与其他设备进行数据交换。

电源管理：负责为系统提供稳定的电源，包括电池、电源管理芯片等。

时钟系统：为系统提供时间基准，确保系统正常运行。

二、处理器与存储器

1. 处理器

处理器是嵌入式系统的核心部件，常见的嵌入式处理器包括单片机（MCU）、微处理器（MPU）、数字信号处理器（DSP）和现场可编程门阵列（FPGA）等。

单片机（MCU）：集成了处理器、存储器和多种外设的芯片，适用于控制类应用。

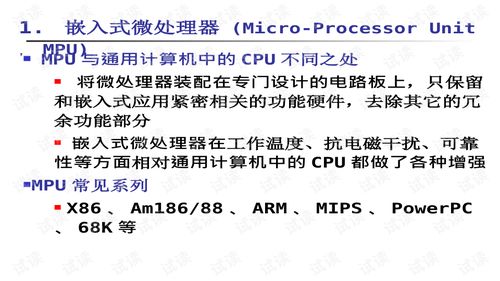

微处理器（MPU）：主要用于高性能计算，通常与外部存储器、外设连接使用。

数字信号处理器（DSP）：专门用于实时数字信号处理，如音频、视频信号处理等。

现场可编程门阵列（FPGA）：具有硬件可重构能力，用于需要高并行处理能力和灵活性的场合。

2. 存储器

存储器用于存储程序代码和数据，主要包括只读存储器（ROM）、随机存取存储器（RAM）和闪存（Flash）等。

ROM（只读存储器）：用于存储固件程序和常量数据。

RAM（随机存取存储器）：用于存储程序运行时所需的数据。

Flash（闪存）：具有非易失性，常用于存储程序代码和数据。

三、外设接口与电源管理

1. 外设接口

外设接口包括I/O接口、通信接口、传感器和执行器等，用于与其他设备进行数据交换。

I/O接口：用于连接外部设备，如键盘、鼠标、显示器等。

通信接口：用于与其他设备进行数据传输，如USB、以太网、串口等。

传感器：用于检测环境变化，如温度、湿度、压力等。

执行器：用于控制外部设备，如电机、继电器等。

2. 电源管理

电源管理负责为系统提供稳定的电源，包括电池、电源管理芯片等。

电池：为系统提供移动电源，适用于便携式设备。

电源管理芯片：用于调节电压、电流，确保系统稳定运行。

四、时钟系统与嵌入式硬件设计

1. 时钟系统

时钟系统为系统提供时间基准，确保系统正常运行。

晶振：提供稳定频率的振荡信号，用于产生时钟信号。

时钟电路：将晶振产生的振荡信号转换为系统所需的时钟信号。

2. 嵌入式硬件设计

嵌入式硬件设计是一个多学科交叉的领域，涉及电子电路设计、嵌入式软件开发和实时系统等。

电子电路设计：设计嵌入式系统的硬件电路，包括电源、时钟、接口等。

嵌入式软件开发：编写嵌入式系统的软件程序，包括操作系统、驱动程序、应用程序等。

实时系统：确保系统在规定时间内完成特定任务，满足实时性要求。
