硬件看门狗,什么是硬件看门狗?

时间:2024-10-19 来源:网络 人气:

什么是硬件看门狗?

硬件看门狗(Watchdog Timer,简称WDT)是一种用于监控计算机或嵌入式系统运行状态的设备。它类似于一个定时器,其主要功能是确保系统在正常运行时,能够定期被“喂狗”,即定期更新其计数器,以防止系统因软件错误或硬件故障而陷入死循环或无响应状态。如果系统在预定的时间内未能更新看门狗的计数器,硬件看门狗将触发一个复位信号,强制重启系统,从而恢复系统的正常运行。

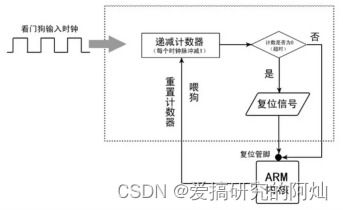

硬件看门狗的工作原理

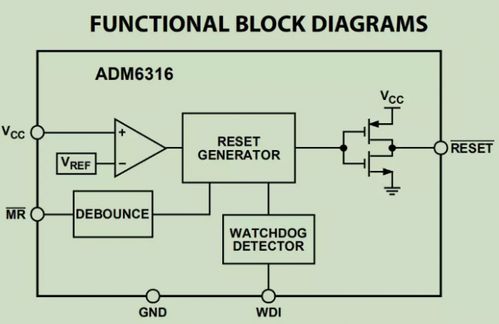

硬件看门狗通常由一个定时器、一个计数器和一些控制逻辑组成。以下是其基本工作原理:

1. 初始化:在系统启动时,看门狗定时器被初始化,设置一个预定的超时时间。

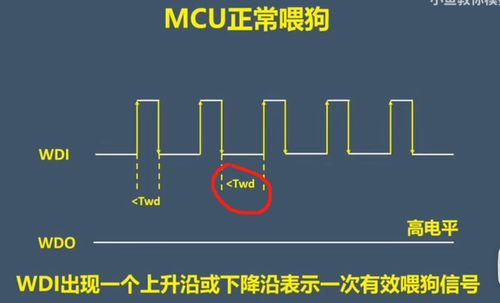

2. 喂狗:系统正常运行时,需要定期向看门狗定时器发送一个“喂狗”信号,以重置定时器的计数器。

3. 超时检测:如果系统在预定的时间内未能发送“喂狗”信号,看门狗定时器的计数器将溢出,触发一个复位信号。

4. 系统重启:复位信号被发送到系统的复位引脚,导致系统重启,从而恢复到初始状态。

硬件看门狗的应用场景

1. 工业控制系统:在工业控制系统中,硬件看门狗可以确保控制系统在出现软件错误或硬件故障时,能够迅速恢复运行,避免生产事故。

2. 汽车电子系统:在汽车电子系统中,硬件看门狗可以监控发动机控制单元(ECU)等关键部件,确保系统稳定运行。

3. 通信设备:在通信设备中,硬件看门狗可以监控数据传输过程,确保数据传输的可靠性。

4. 医疗设备:在医疗设备中,硬件看门狗可以监控设备的运行状态,确保患者安全。

硬件看门狗的种类

根据实现方式的不同,硬件看门狗可以分为以下几种类型:

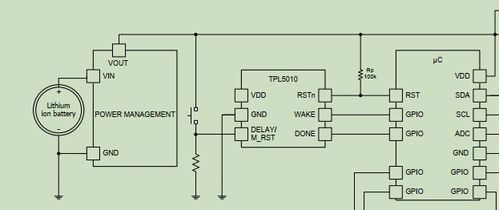

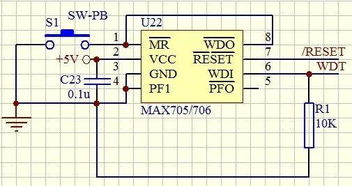

1. 外部硬件看门狗:这种看门狗通常由独立的芯片组成,通过外部引脚与系统连接。

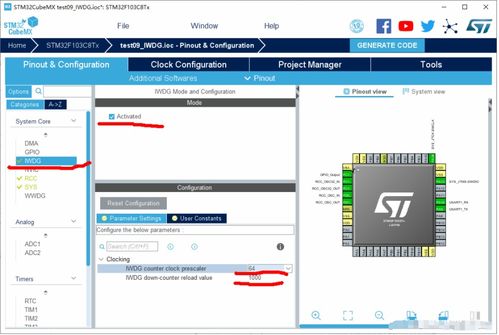

2. 内部硬件看门狗:这种看门狗集成在微控制器(MCU)内部,无需额外硬件。

3. 软件看门狗:虽然不是硬件,但软件看门狗通过软件程序模拟硬件看门狗的功能。

硬件看门狗的优缺点

硬件看门狗具有以下优缺点:

优点:

- 可靠性高:硬件看门狗不易受到软件错误的影响,可靠性较高。

- 实时性:硬件看门狗可以实时监控系统状态,确保系统稳定运行。

缺点:

- 成本较高:硬件看门狗需要额外的硬件支持,成本相对较高。

- 灵活性较差:硬件看门狗的配置和参数通常固定,灵活性较差。

硬件看门狗是一种重要的系统监控工具,可以确保嵌入式系统在出现故障时能够迅速恢复运行。了解硬件看门狗的工作原理、应用场景和优缺点,对于嵌入式系统设计和开发具有重要意义。随着技术的不断发展,硬件看门狗的性能和功能也在不断提升,为嵌入式系统提供了更加可靠的保障。
