随着便携式电子设备的普及，对电源模块的需求日益增长。LM2596作为一款高性能、低成本的降压稳压器，广泛应用于各种电源模块的设计中。本文将详细介绍LM2596双USB降压模块的电路图设计，帮助读者更好地理解和应用这一模块。

一、LM2596简介

LM2596是一款由德州仪器（TI）生产的降压型开关稳压器，具有以下特点：

输出电流高达3A，满足大多数便携式设备的电源需求。

工作频率高达150kHz，滤波器组件尺寸小，节省空间。

具有内部频率补偿和固定频率振荡器，简化电路设计。

提供固定输出电压和可调输出电压版本，满足不同应用需求。

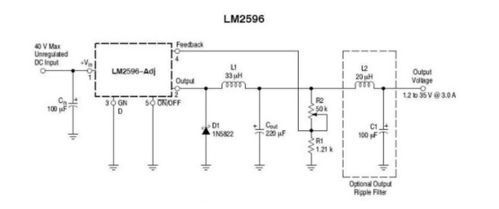

二、LM2596双USB降压模块电路图设计

LM2596双USB降压模块电路图主要由以下部分组成：

LM2596稳压器

输入滤波电容

输出滤波电容

反馈电阻

开关二极管

USB接口

以下是LM2596双USB降压模块电路图的具体设计步骤：

选择合适的LM2596型号，如LM2596-5.0，输出电压为5V。

在LM2596的VIN（输入）端接入输入电压，如12V。

在VIN端并联一个输入滤波电容C1，用于抑制输入电压中的高频噪声。

在LM2596的GND（地）端接入地线。

在LM2596的OUTPUT（输出）端接入输出滤波电容C2，用于抑制输出电压中的高频噪声。

在OUTPUT端接入反馈电阻R1和R2，用于设置输出电压。

在LM2596的ON/OFF（使能）端接入一个开关二极管D1，用于控制输出电压的有无。

在LM2596的GND端接入一个开关二极管D2，用于保护LM2596免受反向电压的影响。

将LM2596的GND端与USB接口的GND端相连。

将LM2596的OUTPUT端与USB接口的VCC端相连。

三、电路图分析

1. 输入滤波电容C1：C1用于抑制输入电压中的高频噪声，防止噪声干扰LM2596的正常工作。一般选用0.1uF的陶瓷电容。

2. 输出滤波电容C2：C2用于抑制输出电压中的高频噪声，提高输出电压的稳定性。一般选用10uF的电解电容。

3. 反馈电阻R1和R2：R1和R2用于设置输出电压。根据LM2596的数据手册，当R1和R2的阻值分别为1.25kΩ和2.5kΩ时，输出电压为5V。

4. 开关二极管D1和D2：D1用于控制输出电压的有无，D2用于保护LM2596免受反向电压的影响。

本文详细介绍了LM2596双USB降压模块的电路图设计，包括LM2596的简介、电路图设计步骤、电路图分析等内容。通过本文的介绍，读者可以更好地理解和应用LM2596双USB降压模块，为便携式电子设备提供稳定的电源。
