ESP8266最小系统：入门指南与搭建步骤

随着物联网（IoT）技术的快速发展，ESP8266因其低功耗、高性价比和易于使用的特点，成为了许多开发者喜爱的Wi-Fi模块。本文将为您详细介绍ESP8266最小系统的概念、搭建步骤以及相关注意事项。

一、什么是ESP8266最小系统？

ESP8266最小系统是指使用ESP8266模块进行开发时，所需的最基本的硬件和软件配置。它包括ESP8266模块、电源、串口通信接口、复位按钮等。通过搭建最小系统，开发者可以快速进行ESP8266模块的编程和调试。

二、搭建ESP8266最小系统的步骤

以下是搭建ESP8266最小系统的基本步骤：

1. 准备材料

在搭建最小系统之前，您需要准备以下材料：

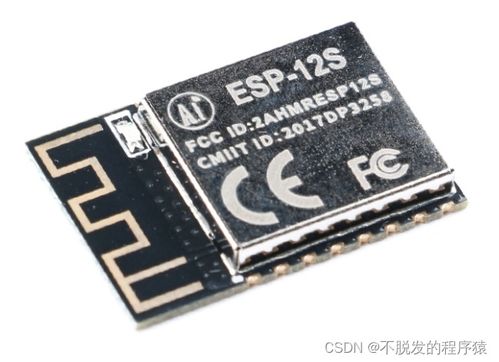

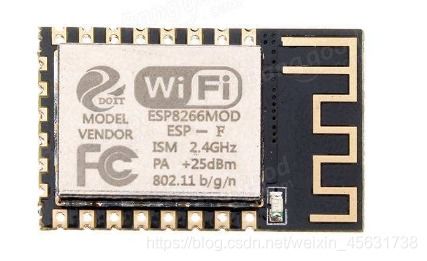

ESP8266模块（如ESP8266-12E）

USB转TTL串口模块（如CH340）

面包板和跳线

电源（如USB电源或电池）

复位按钮（可选）

2. 连接硬件

将以下硬件按照以下步骤连接：

将ESP8266模块的VCC和GND分别连接到USB转TTL串口模块的VCC和GND。

将ESP8266模块的TX和RX分别连接到USB转TTL串口模块的TX和RX。

如果使用复位按钮，将ESP8266模块的RST连接到复位按钮的另一端，并将复位按钮的另一端连接到GND。

将USB转TTL串口模块连接到电脑的USB接口。

3. 编程环境配置

在搭建最小系统后，您需要配置编程环境，以便对ESP8266模块进行编程。以下是配置步骤：

下载并安装Arduino IDE。

打开Arduino IDE，选择“文件”>“首选项”>“端口”。

在“端口”列表中选择USB转TTL串口模块对应的端口。

选择“工具”>“开发板”>“板管理器”。

在板管理器中搜索并安装ESP8266开发板。

4. 编写代码

在配置好编程环境后，您可以使用Arduino IDE编写代码，对ESP8266模块进行编程。以下是一个简单的示例代码，用于点亮ESP8266模块上的LED灯：

```cpp

void setup() {

pinMode(LED_BUILTIN, OUTPUT); // 设置LED_BUILTIN为输出模式

void loop() {

digitalWrite(LED_BUILTIN, HIGH); // 点亮LED灯

delay(1000); // 等待1000毫秒

digitalWrite(LED_BUILTIN, LOW); // 熄灭LED灯

delay(1000); // 等待1000毫秒

5. 编译并上传代码

编写好代码后，点击Arduino IDE中的“上传”按钮，将代码上传到ESP8266模块。上传成功后，LED灯将按照代码中的逻辑进行闪烁。

三、注意事项

在搭建ESP8266最小系统时，以下注意事项需要您注意：

确保电源稳定，避免因电源问题导致模块损坏。

在连接硬件时，注意引脚的正确性，避免短路。

在编程过程中，注意代码的语法和逻辑，确保代码的正确性。

ESP8266最小系统是进行ESP8266模块开发的基础。通过本文的介绍，相信您已经对ESP826
